يتسرب الماء من خط الانتقال أولاً. أتقن تفاصيل ومضات السقف إلى الجدار في مباني PEB. نحن نحدد بدقة الرياضيات الخاصة بعزل المياه للوصلات المتدرجة في المباني المعدنية. أنا فنغ (بيتر). نحن نقوم بدمج توريدات حواف الوميض المعمارية من كبار مصانع المعدات الأصلية (OEM). إليك القواعد الأساسية لوميض الانتقال.

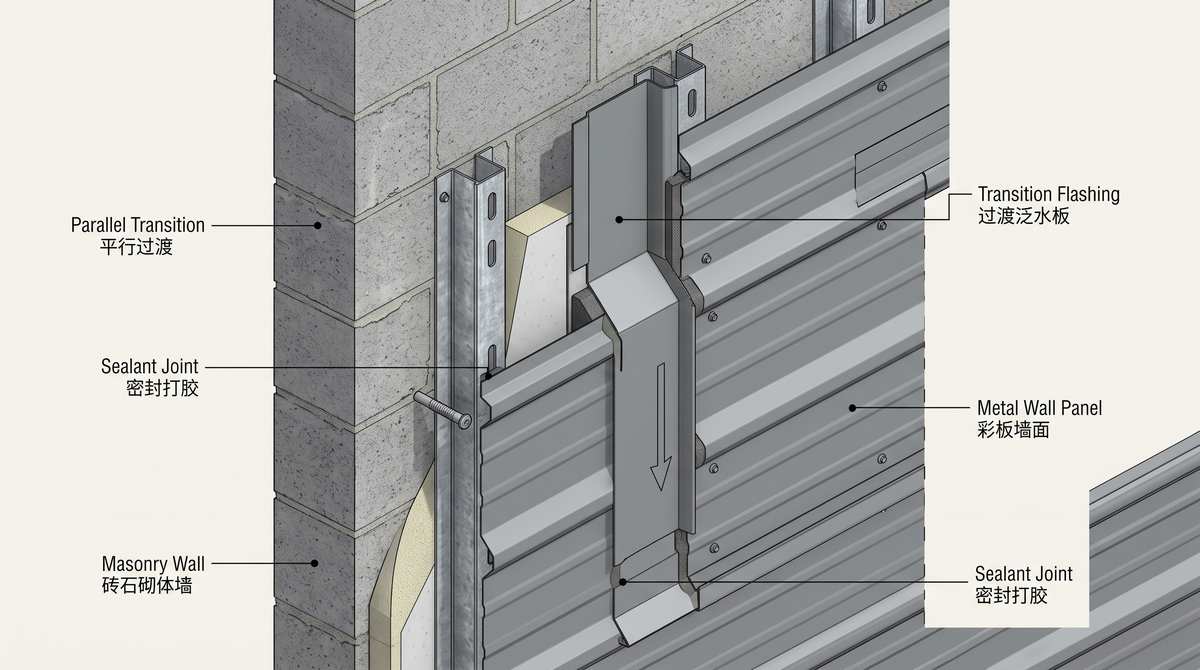

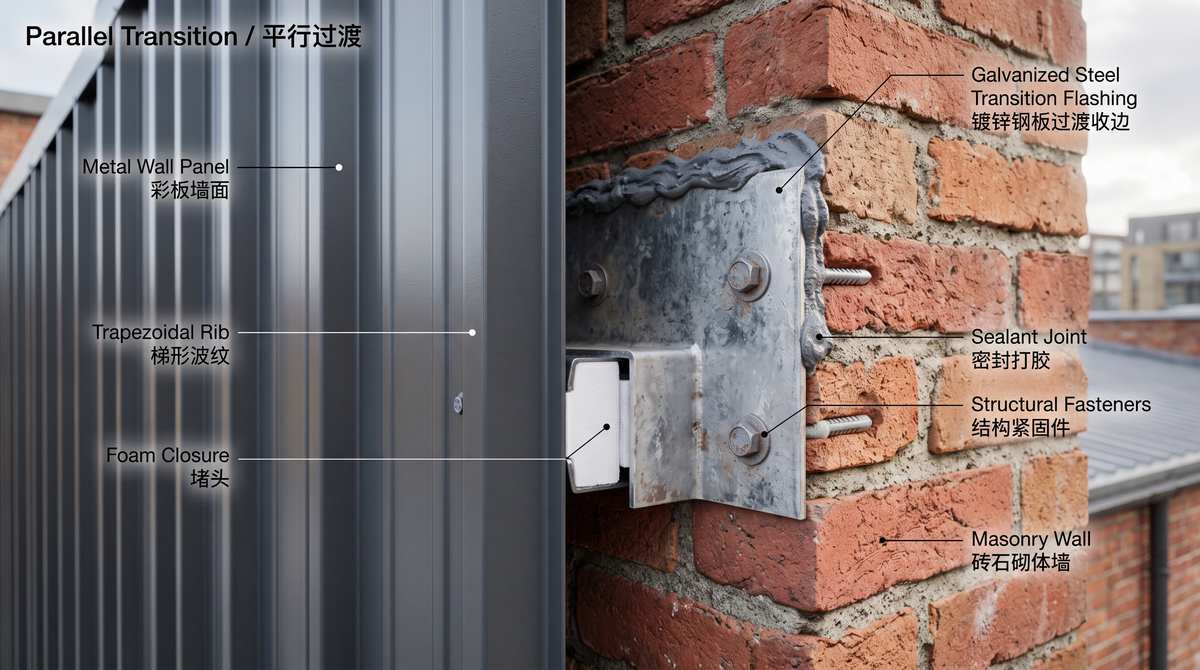

عزل المياه للوصلات المتوازية للألواح
تعني الوصلات المتوازية أن ميل السقف يسير بالتوازي مع الجدار. لا تعتمد على خطوط مانع التسرب الفردية. يجب عليك تثبيت زاوية دعم مستمرة L50x50x2.5. ضع لوحة الانتقال (0810311/0810312) في تعرجات السقف. قم بتثبيتها بخرز البوتيل المزدوج (027893). بالنسبة لتطبيقات عزل وميض جدار الطوب للسقف المعدني، لا تقم أبداً بوضع المادة اللاصقة على السطح فقط. اقطع مجرى (reglet) بعمق 15 مم مباشرة في البناء. ثبت الوميض بالداخل، واملأه بإحكام بمادة مانعة للتسرب من البولي يوريثين (016688).

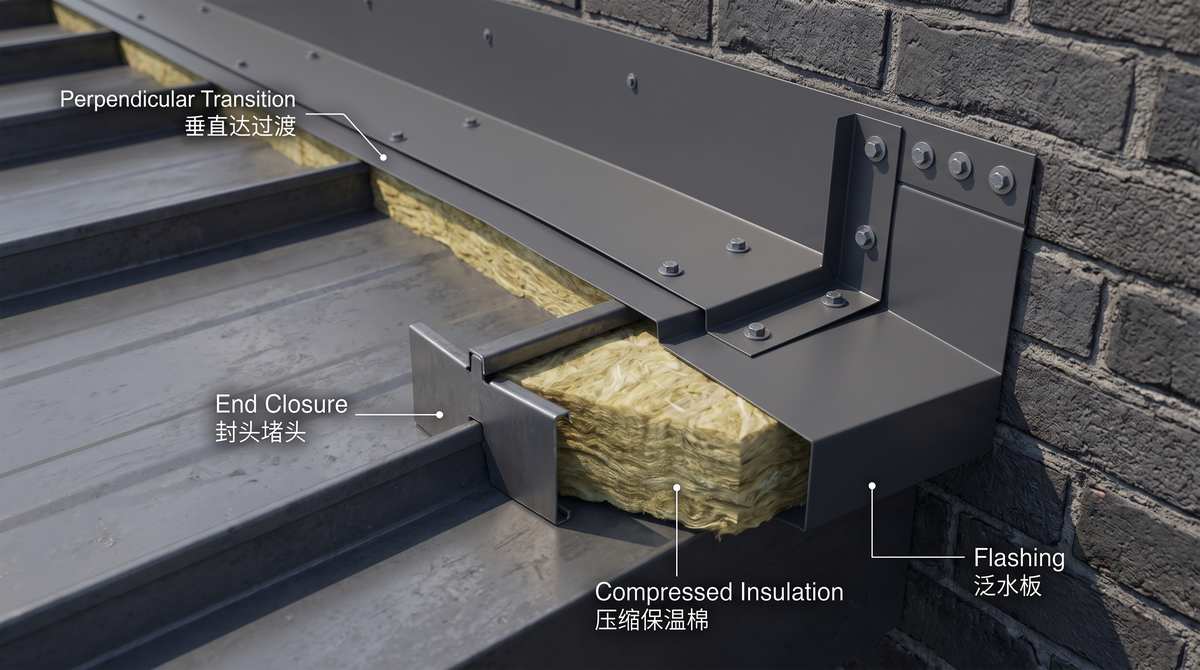

وصلة جدار السقف المعدني المتعامدة
تخلق تعرجات السقف التي تصطدم بالجدار بشكل متعامد فجوات كبيرة. لا يمكنك ملء هذه بالفواصل السائلة؛ لأنها ستفشل. يجب عليك فرض استخدام سدادات رغوة EPDM المصبوبة مسبقاً. استخدم القطعة 753452 لأنظمة التماس القائم (Standing Seam). حدد القطعة 0753025 لألواح شبه المنحرف BRII.

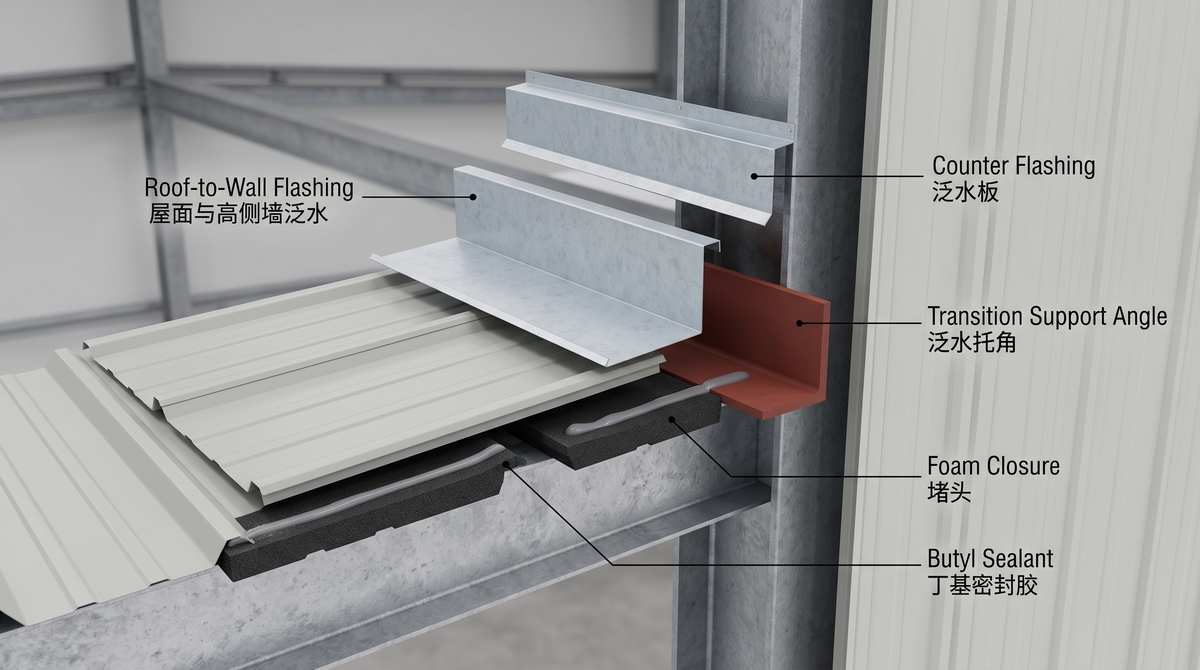

خلوص التمدد الحراري
الحركة الحرارية تدمر الوميض. عند تنفيذ وصلة متعامدة، يجب أن تترك خلوصاً للتمدد الحراري لا يقل عن 10 مم تحت وميض المواجهة (counter flashing). إذا قمت بتثبيت لوح السقف بإحكام مقابل الوميض، فإن التمدد الحراري سيؤدي إلى قص المثبتات فوراً.
| نوع الانتقال | الدعم الهيكلي | المادة المانعة للتسرب / السدادة | رسم التفاصيل القياسي |
| متوازي (جدار معدني) | زاوية دعم L50x50x2.5 | لوحة انتقال + خرز بوتيل مزدوج (027893) | 4000117 / 4000118 |
| متوازي (جدار بناء) | زاوية دعم + مجرى مقطوع بالمنشار | وميض مطوي + مادة مانعة للتسرب بولي يوريثين (016688) | 4000119 / 4000214 |
| متعامد (تماس قائم) | زاوية دعم علوية للمدادة | سدادة EPDM مصبوبة (753452) + فجوة 10 مم | 4000125 / 4000126 |
| متعامد (شبه منحرف) | زاوية دعم للمدادة | سدادة EPDM مصبوبة (0753025) + لوحة وميض | 4000215 / 4000216 |
