تركيب ألواح الساندوتش بانويل الأفقية مقابل الرأسية: تفاصيل الزوايا والتثبيت الإنشائي

المقدمة: فيزياء الغلاف الخارجي للمبنى

المثبتات المكشوفة تصدأ. والزوايا المقطوعة في الموقع تسرب المياه. تفشل أنظمة تكسية الجدران الصناعية القياسية عند الوصلات. بصفتنا مورد تكسيات متخصصاً بنظام B2B، نرى المقاولين يدمرون أنظمة ألواح الجدران المعزولة عالية الجودة من خلال تنفيذ تفاصيل زوايا سيئة واستخدام مسامير مكشوفة. يجب عليك هندسة الغلاف الخارجي للمبنى. نحن نجمع الألواح المصنعة بدقة من أفضل مصانع OEM. إليك المنطق الهندسي المطلق لتركيب ألواح الساندوتش بانل الأفقية والرأسية.

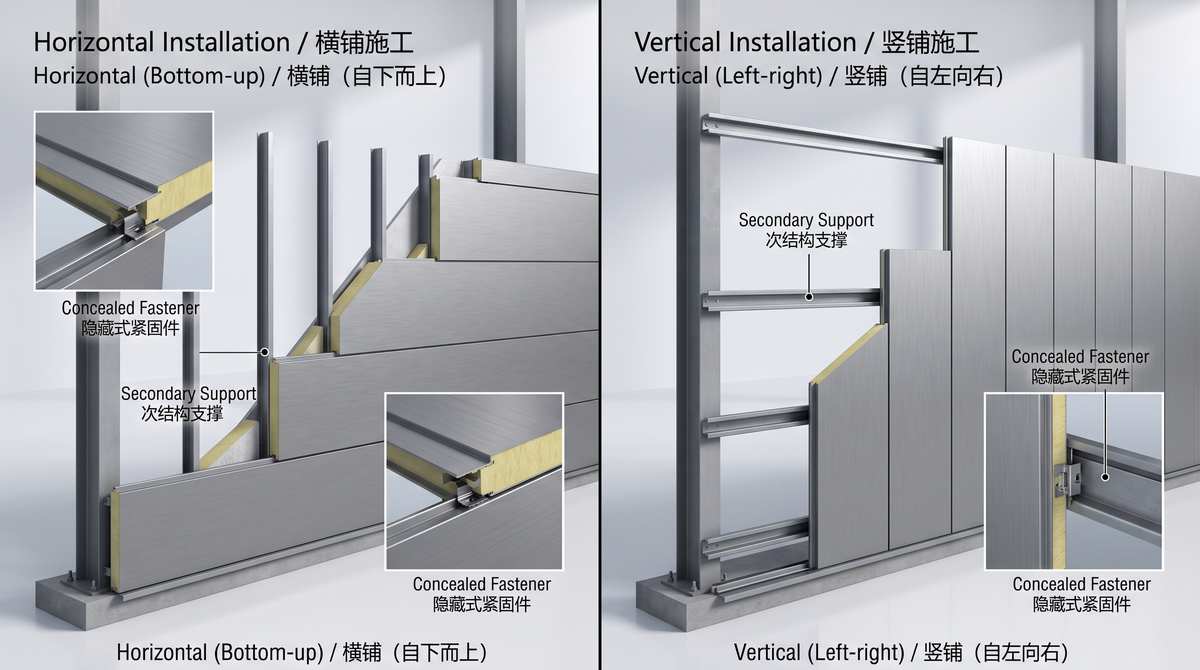

1. ميكانيكا التركيب الأفقي مقابل الرأسي

أنت لا تختار اتجاه التثبيت عشوائياً. الهيكل الإنشائي هو ما يحدد طريقة التكسية.

• التركيب الأفقي لألواح الساندوتش بانل: الخيار الاقتصادي الأمثل للهياكل الفولاذية الثقيلة. يتم التركيب حصرياً من الأسفل إلى الأعلى. وهذا يلغي تماماً المداواد (الجسور) الجدارية الثانوية. تمتد الألواح أفقياً وتثبت مباشرة بالأعمدة الإنشائية الرئيسية. أقصى كفاءة للمواد.

• نظام ألواح الجدران المعزولة الرأسية: يتم التركيب حصرياً من اليسار إلى اليمين (أو من اليمين إلى اليسار). يتطلب هذا شبكة ثانوية كاملة من المداواد الجدارية الأفقية. وهو إلزامي للمهام الإنشائية التي تتطلب مقاومة هائلة لأحمال الرياح حيث تكون مسافات الأعمدة أوسع من أن تمتد الألواح أفقياً.

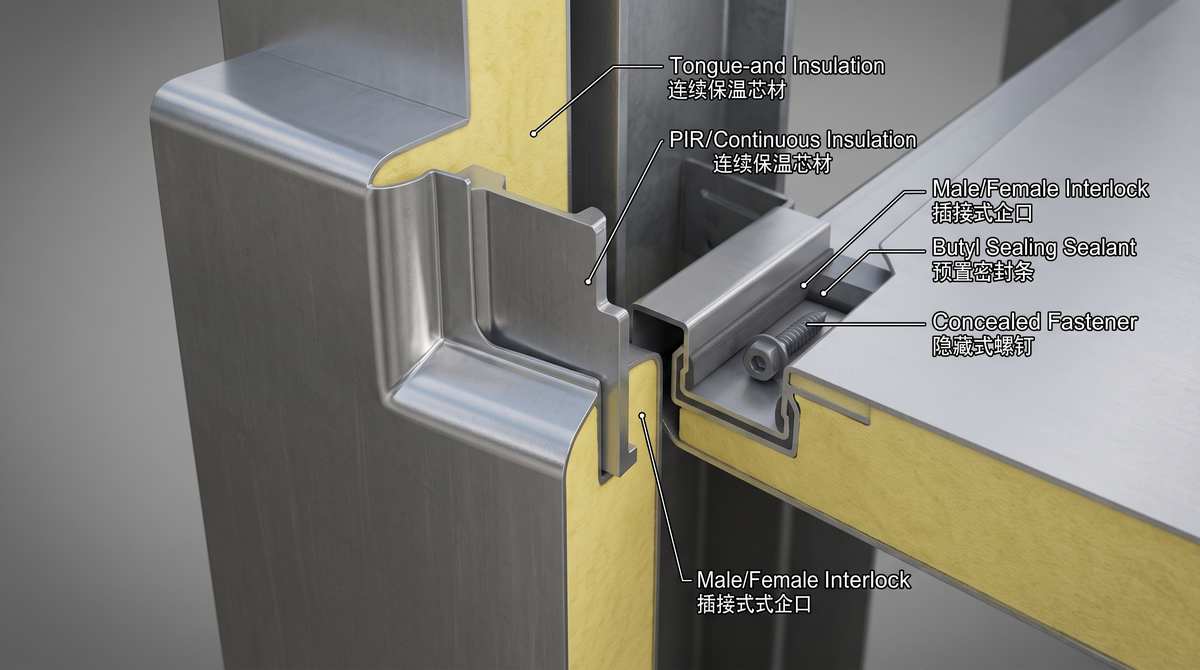

2. وصلات التعشيق (T&G) ذات المثبتات المخفية

لا تقم بالثقب عبر سطح اللوحة. فالماء سيجد طريقه حتماً إلى ذلك الثقب. يجب عليك تحديد نظام تكسية جدران بألواح الساندوتش بانل ذات المثبتات المخفية. تتم عملية التثبيت بالكامل داخل وصلة التعشيق (T&G). يتم إدخال مسمار التثبيت الإنشائي الخدمة الشاقة (رقم القطعة 902442) عبر حافة الوصلة. ويجب عليك استخدام وردة (شريحة) توزيع الأحمال المصممة هندسياً. عندما يتم تعشيق اللوحة التالية في مكانها، تخفي الوصلة المثبت بنسبة 100%. بلا مسامير مكشوفة. بلا صدأ.

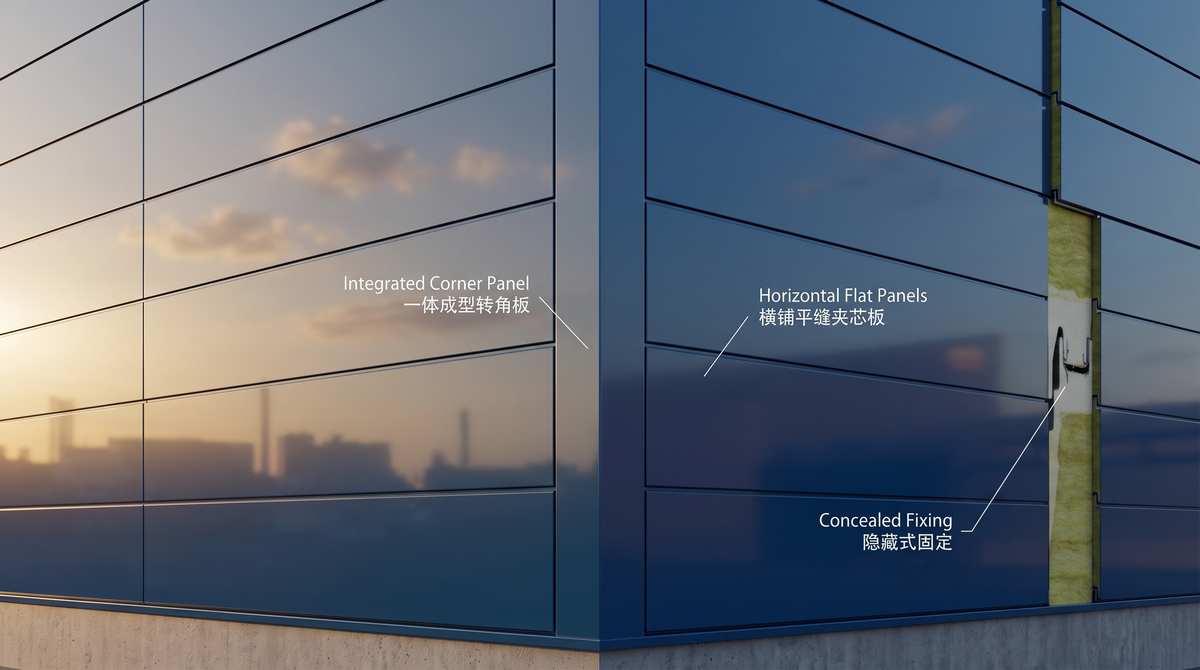

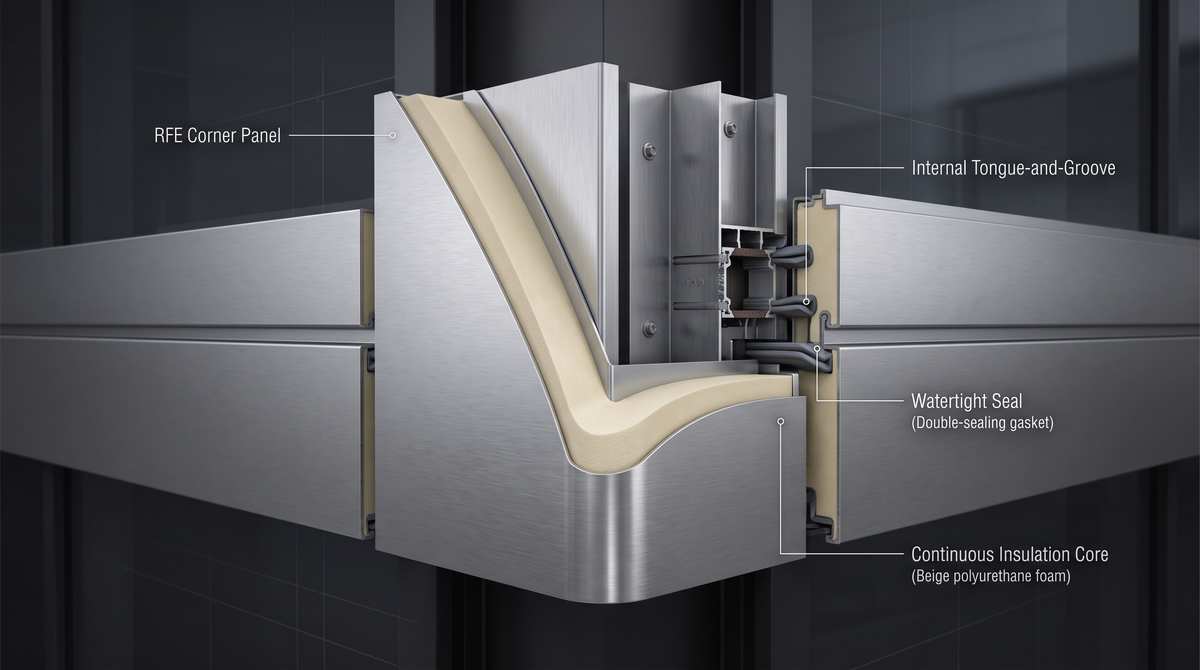

3. تفاصيل زوايا ألواح الساندوتش بانل السلسة (سلسلة RFE)

تتعرض زوايا المباني لأعلى ضغوط رياح قاسية. لا تقم بتغطيها بصفائح معدنية رخيصة ومنحنية في الموقع، فهي تتمزق بسهولة. يجب عليك اعتماد تفاصيل زوايا الساندوتش بانل السلسة. نحن نوفر سلسلة زوايا RFE. هذه الألواح مصنعة مسبقاً في المصنع، وهي ألواح زاوية أحادية الكتلة بزاوية 90 درجة. مادة النواة فيها متصلة بلا انقطاع. بلا قطع. بلا حاجة لفلاشينغ الزوايا. يحصل المبنى على تشطيب معماري خالٍ من العيوب مع الحفاظ على السلامة الحرارية والمائية المطلقة. اشترِ هذه الزوايا المصممة هندسياً بالجملة. ولا تقم بتصنيعها في الموقع.

4. مصفوفة توريد زوايا RFE

طابق مواصفات شكل الزاوية مع ألواح الجدران بدقة.
