المقدمة: فيزياء الجسور الحرارية
العزل المضغوط يشكل جسراً حرارياً. أنت تدفع ثمن بطانية من الألياف الزجاجية بسُمك 150 مم. المدادات (المداد) تسحق العزل حتى 5 مم. تنخفض قيمة العزل (R-value) إلى الصفر عند كل خط مداد. يتسرب الحرارة. وترتفع تكاليف التدفئة والتكييف بشكل جنوني. بصفتي مورداً B2B لأنظمة الأسقف المعدنية المعزولة، أرى خسائر هائلة في الطاقة يومياً. أنا فينغ (بيتر) من شركة Hihsteel. نحن نُؤمّن معدات بناء الأسقف ذات الفواصل الحرارية بدقة من مصانع تصنيع المعدات الأصلية (OEM) الموثوقة. إليك الرياضيات الهندسية المطلقة وراء أنظمة الأسقف المعزولة ذات القيمة الحرارية العالية (high r value insulated roof systems).
1. هيكل العزل غير المضغوط مزدوج الطبقات TMR

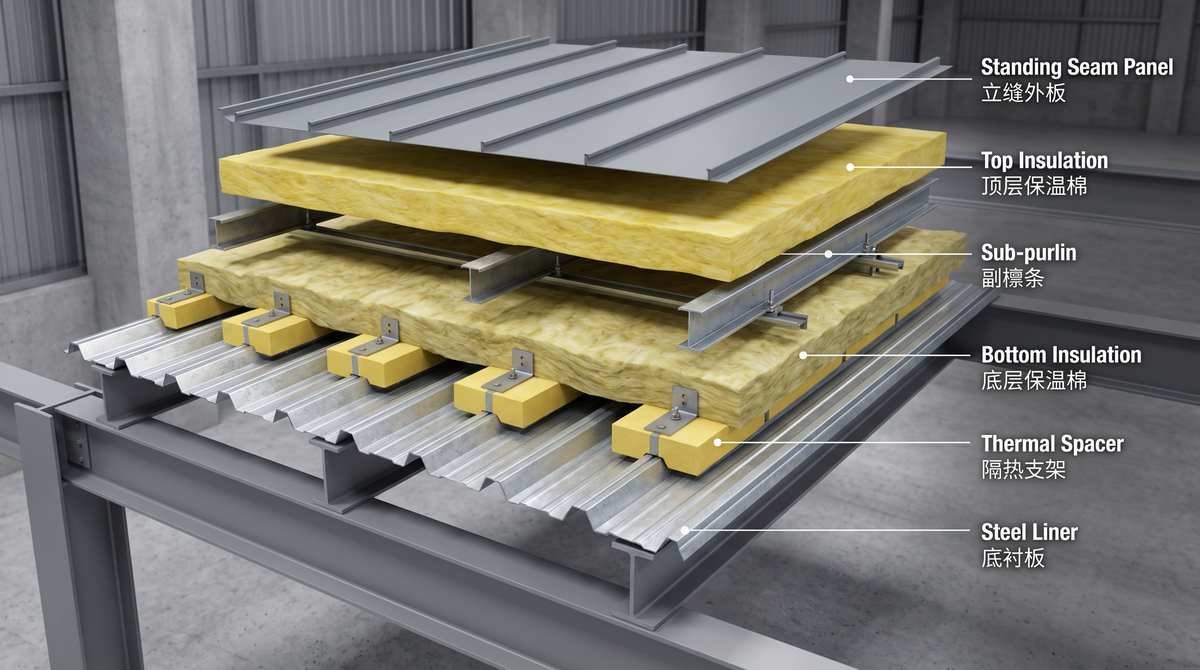

توقف عن سحق الألياف الزجاجية. يعمل نظام TMR على تعليق لوح التماس القائم الخارجي بعيداً ومرتفعاً فوق المداد. نقوم بتثبيت صفيحة بطانة فولاذية MOD-36 في الأسفل. ونقوم بتركيب كتائف الفاصل الحراري المصممة هندسياً أعلى الصفيحة. كما نقوم بربط المدادات الفرعية الثانوية بالكتائف. يستقر عزل بطانية السقف مزدوج الطبقات في الفراغ. وهو يظل غير مضغوط بنسبة 100%. مقاومة حرارية قصوى. جسور حرارية معدومة.

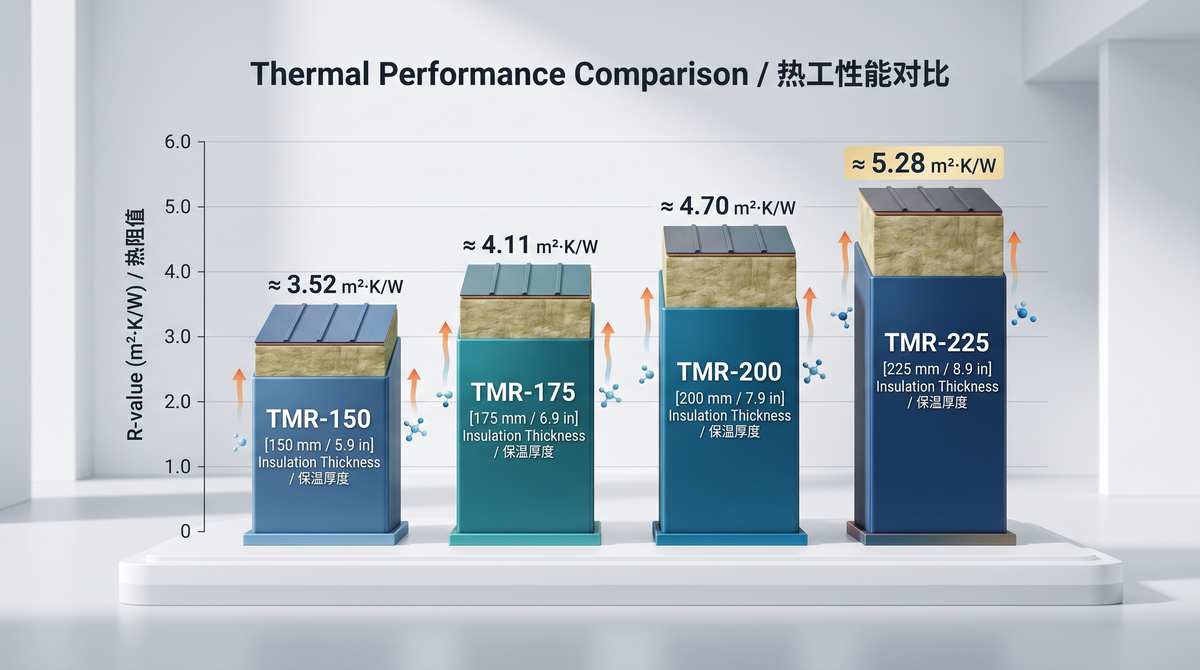

2. الأداء الحراري ومصفوفة الأجهزة
لا تخمن قيم معامل الانتقال الحراري (U-values) في تصاريح البناء الخاصة بك. استخدم هذه المصفوفة الهندسية الدقيقة لتحديد أنظمة البيع بالجملة.
| 系统型号 | 增加构造高度 | 外层屋面板 | 底层棉厚度 | 顶层棉厚度 | 系统热阻值 (R, m²·K/W) | 传热系数 (U, W/m²·K) |
| TMR-150 | 160 mm | MR-24 立缝板 | 75 mm | 75 mm | 3.52 | 0.284 |
| TMR-175 | 160 mm | MR-24 立缝板 | 100 mm | 75 mm | 4.22 | 0.237 |
| TMR-200 | 210 mm | MR-24 立缝板 | 125 mm | 75 mm | 4.58 | 0.218 |
| TMR-225 | 210 mm | MR-24 立缝板 | 150 mm | 75 mm | 5.28 | 0.189 |
