مقدمة: فيزياء الحركة الحرارية
الأسقف المعدنية تتمدد وتنكمش. شمس الصيف تسخن الفولاذ، فيتمدد اللوح. والشتاء يجلب الانكماش. إذا قمت بغرس مسمار تثبيت مباشرة عبر لوح السقف المعدني في المدادة (Purlin)، فإن الحركة الحرارية ستقص المسمار إلى نصفين، ويسرب السقف على الفور. تتطلب التطبيقات الصناعية نظام سقف ذو تماس واقف 360 درجة. بلا مثبتات ظاهرة. مقاومة مطلقة للعوامل الجوية. إليك المنطق الهندسي الصارم الكامن وراء حلول التسقيف ذات التماس الواقف عالية الأداء.

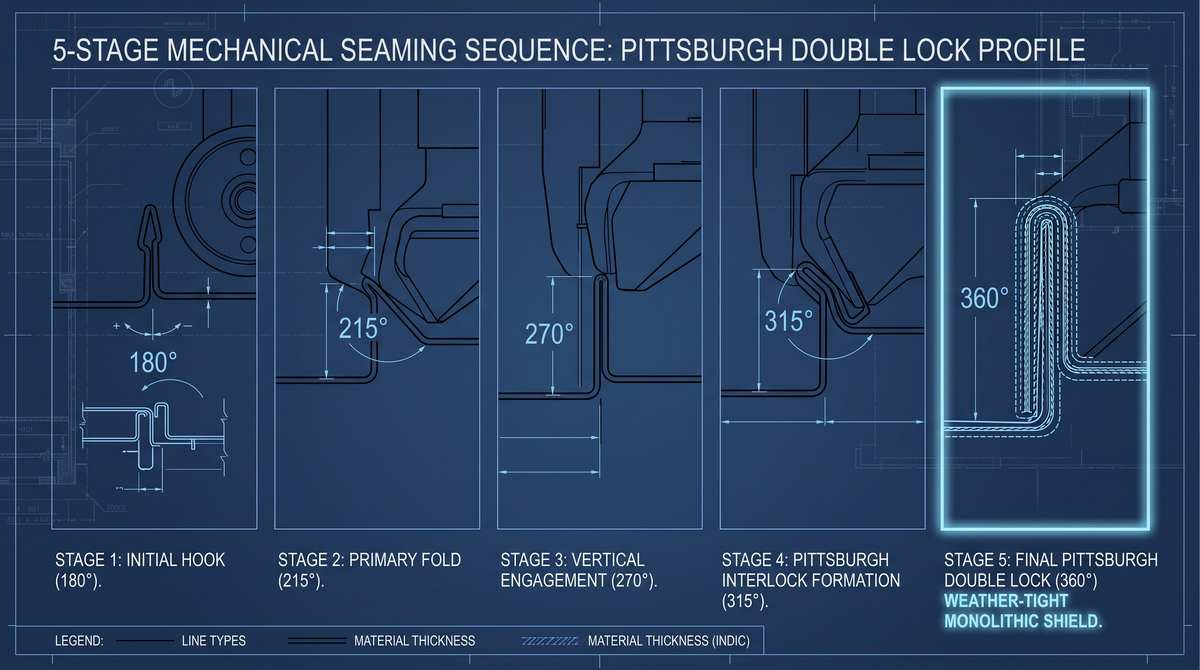

1. تماس بيتسبرغ المزدوج بزاوية 360 درجة

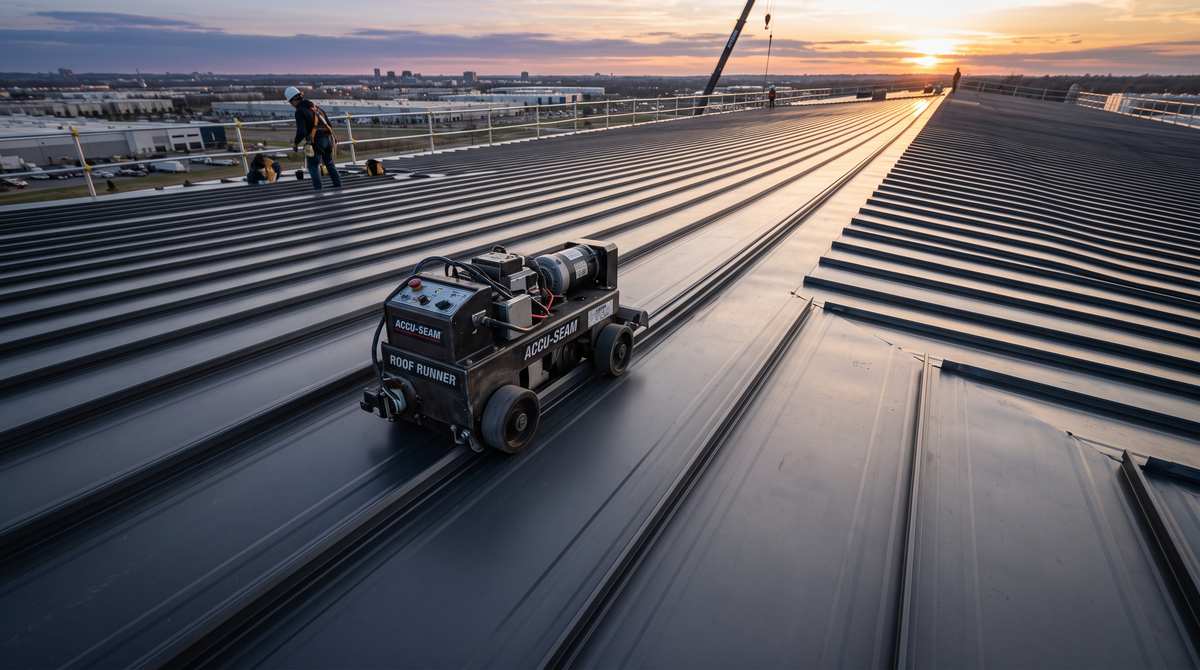

أنت لا تقوم بتعشيق هذه الألواح معاً فحسب، بل تقوم بربطها ميكانيكياً. تتحرك آلة تجميع أسقف آلية على طول الضلع، لتنفذ تسلسل ربط دقيق من 5 مراحل.
التسلسل: 180° -> 215° -> 270° -> 315° -> 360° قفل مزدوج.
هذا يخلق تماس بيتسبرغ المزدوج الواقف الأسطوري. يتم تركيب مانع تسرب بوتيل مطبق في المصنع مسبقاً داخل التماس. وعندما ينضغط القفل ذو 360 درجة، يتمدد مانع التسرب ليخلق درعاً فولاذياً متصلاً ومقاوماً للماء.

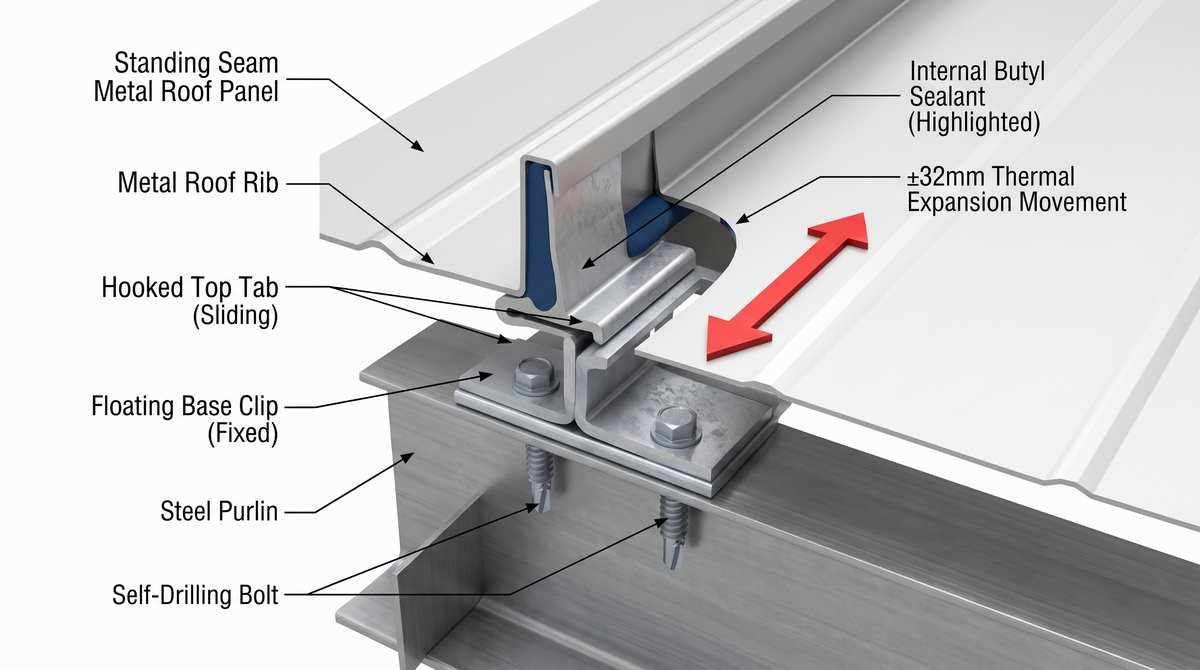

2. آليات التمدد الحراري لمشابك السقف العائمة
يجب أن تنزلق الألواح. نحن نستخدم نظام مشبك عائم من قطعتين. القاعدة تثبت بالمدادة. واللسان العلوي يُقفل في تماس السقف ويتحرك ذهاباً وإياباً على طول القاعدة.
-
أنواع المشابك: منخفض (رقم القطعة 560743)، مرتفع (560744)، وعالي جداً (560745) لتلائم سماكات العزل المختلفة.
-
حد الحركة: يسمح المشبك بحركة دقيقة تبلغ ±32 مم (حركة انزلاق إجمالية قدرها 64 مم).
-
قاعدة التثبيت الثابت: يجب تثبيت السقف بشكل صلب في موقع واحد فقط. تثبت الألواح بإحكام حصراً عند مدادة الحافة المنخفضة باستخدام مسامير شديدة التحمل Scrubolts (097104). يتمدد السقف بأكمله نحو الأعلى باتجاه القمة. إذا ثبته في مكانين، فسيتعرض اللوح للالتواء.
3. المواصفات ومقاومة رفع الرياح UL 90
يجب أن يلبي أي مصنع سقف ذو تماس واقف صناعي أكواد مقاومة الرفع الصارمة. يحقق هذا النظام أعلى تصنيف لأسطح معدنية مقاومة لرفع الرياح طبقاً لمعيار ul 90.
-
عرض التغطية: 600 مم قياسي. تتراوح الأعرض المخصصة من المصنع بين 200~590 مم (الأجزاء 903120~903159).
-
هندسة المقطع: يبلغ ارتفاع الضلع الرئيسي 50 مم. ويصل ارتفاع القمة المربوطة النهائية إلى 70 مم، مما يبقي التماسات مرتفعة فوق المياه المتراكمة.
-
الحد الأدنى لدرجة الميل: مصمم لتطبيقات الميل شديد الانخفاض حتى 1/4:12 (1.2 درجة).
