Введение: Жесткость теплового расширения

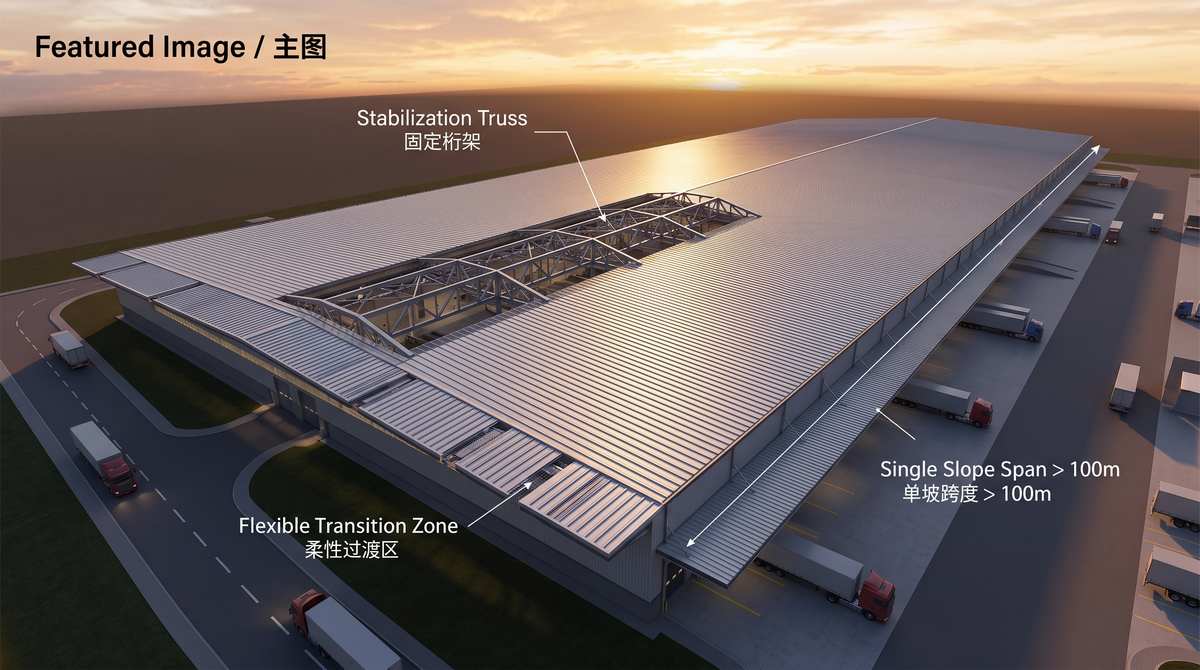

Мега-склады имеют скаты крыши длиной до 105 метров. Сталь расширяется на солнце. 100-метровая кровельная панель сильно удлиняется. Закрепить ее у карниза? Конёк пойдет волнами и порвется. Закрепить у конька? Карниз срежет. Вы должны контролировать тепловое движение. Как поставщик B2B-кровель, я вижу, как подрядчики разрушают крупнопролетные кровельные решения, игнорируя физику расширения. Я — Фен (Питер) из компании Hihsteel. Мы поставляем прецизионные каркасные компоненты от ведущих OEM-заводов. Ниже представлены абсолютные инженерные детали для бесшовных мега-кровель.
1. Проектирование бесшовных мега-кровель (от 76 м до 105 м)
Вы исключаете традиционные температурные швы. Вы монтируете единую, непрерывную, бесшовную панель. Но вы обязаны управлять температурным смещением.
| Инженерная зона | Конструктивное правило | Стандарт выполнения |
| Точка фиксации | Строгая середина ската | Жестко зафиксируйте кровельные панели по центру с помощью непрерывных стабилизирующих профилей. |
| Тепловое смещение | Разделение 50/50 | Направьте половину теплового расширения к коньку. Направьте другую половину к карнизу. |
| Сращивание панелей | СТРОГИЙ ЗАПРЕТ | Никогда не выполняйте нахлест и стыковку панелей на прогоне, поддерживающем стабилизирующий профиль. |

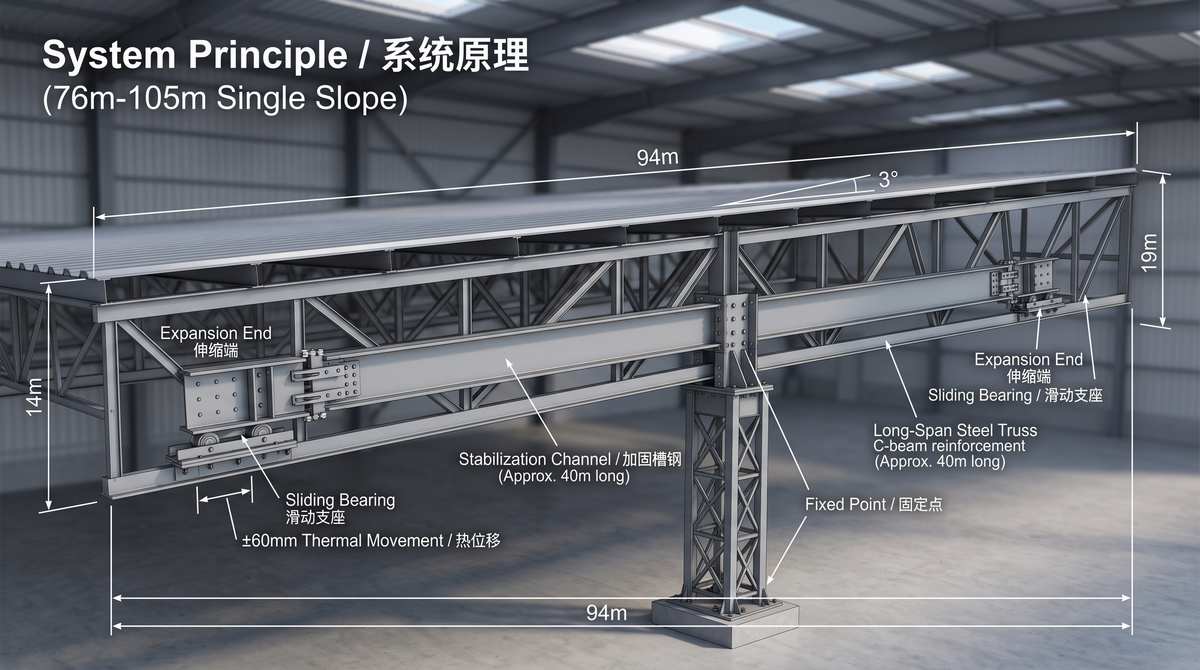

2. Логика фиксации в середине ската

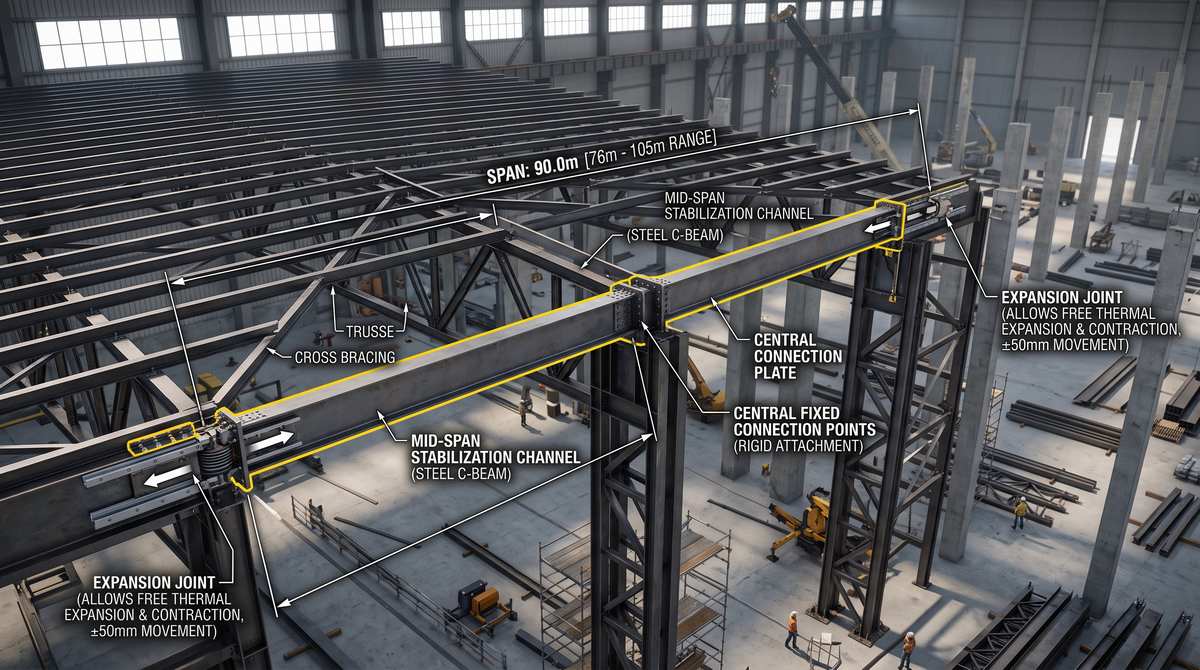

На стандартных крышах фиксация происходит у карниза. Дизайн металлической кровли мега-склада запрещает это. Вы устанавливаете прочные стабилизирующие профили точно в средней точке одиночного ската. Вы пропускаете специальные болты сквозь панели, профили и в тело прогона. Кровля зафиксирована здесь. Она расширяется вверх и вниз одновременно. Расчет теплового расширения кровли для быстровозводимых зданий (PEB) показывает, что разделение расстояния сокращает максимальный предел смещения в любой точке вдвое. Плавающие клэммеры справляются со всем остальным.

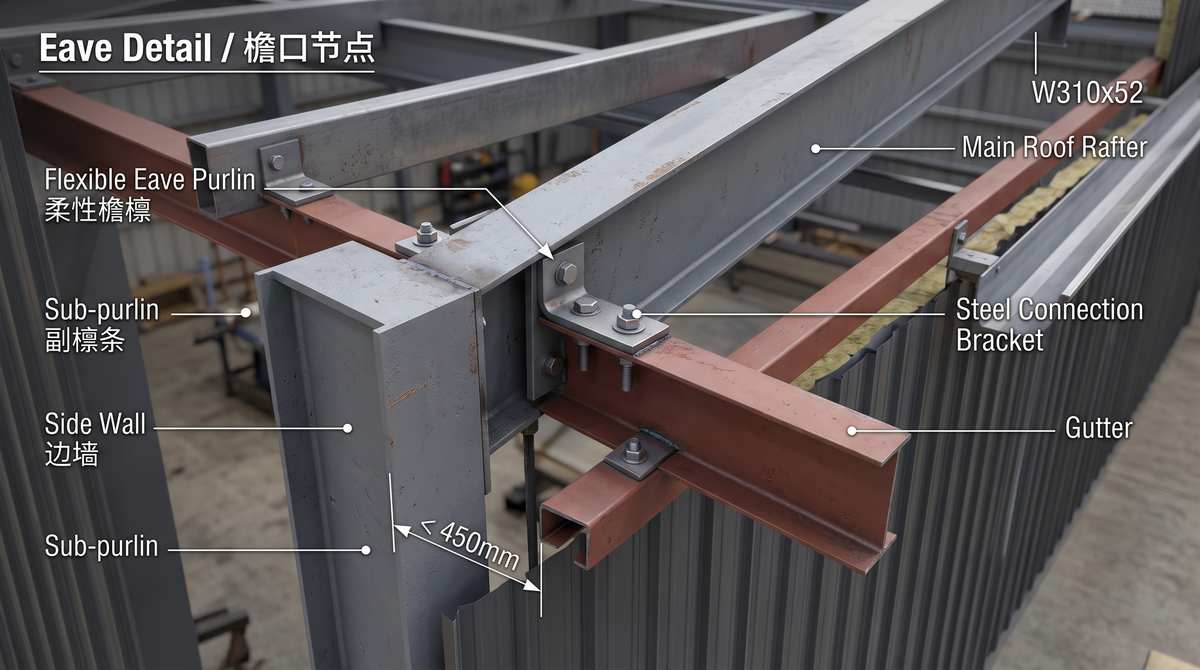

3. Гибкая архитектура низкого карниза
Поскольку половина кровли расширяется вниз, низкий карниз должен поглощать это усилие. Детализация гибкости карнизного прогона для фальцевой кровли обязательна.
-
Только нижняя полка: Карнизный прогон болтится к основной раме ТОЛЬКО по нижней полке. Верхнюю оставьте незакрепленной. Стенка прогона работает как стальная пружина. Она выгибается наружу при расширении крыши.
-
Поддержка подпрогона: Изгибающийся карнизный прогон не может выдерживать тяжелые стеновые нагрузки в одиночку. Вы должны добавить дополнительный подпрогон на расстоянии до 280 мм от линии стены.
-
Запрет на отделку фронтона: НЕ прикручивайте углы фронтонной отделки к карнизному прогону. Карнизный прогон смещается. Отделка должна оставаться жесткой. Соедините их вместе, и отделку оторвет от здания.
