Dans la logistique de stockage frigorifique commerciale, les tunnels de surgélation rapide (-35 °C) et les centres de distribution réfrigérés automatisés, la consommation d’énergie représente plus de 60 % à 70 % des dépenses opérationnelles totales. Le principal coupable derrière la flambée des factures d’électricité, la surcharge des cycles de compresseur et l’accumulation de glace sur les surfaces internes est le pont thermique — les voies de contournement de la chaleur conductrice se produisant au niveau des joints de panneaux, des pénétrations de fixations et des jonctions entre les murs et le sol.
Comme le démontrent les données d’ingénierie thermique de hihsteel, l’intégrité de l’isolation continue exigée par la norme ASHRAE 90.1 ne peut être atteinte avec des panneaux conventionnels en PSE (polystyrène expansé) ou des panneaux de laine minérale non scellés. Les panneaux sandwich en PIR (polyisocyanurate) atteignent une conductivité thermique de pointe de λ ≤ 0,022 W/m·K à une température moyenne de 10 °C, offrant plus du double de l’efficacité isolante de l’isolation fibreuse. Un panneau PIR de 150 mm offre une résistance thermique impressionnante de valeur R > 38,6 hr·ft²·°F/Btu (valeur U < 0,147 W/m²·K), permettant aux propriétaires d’installations de maintenir des températures négatives avec des refroidisseurs beaucoup plus petits.

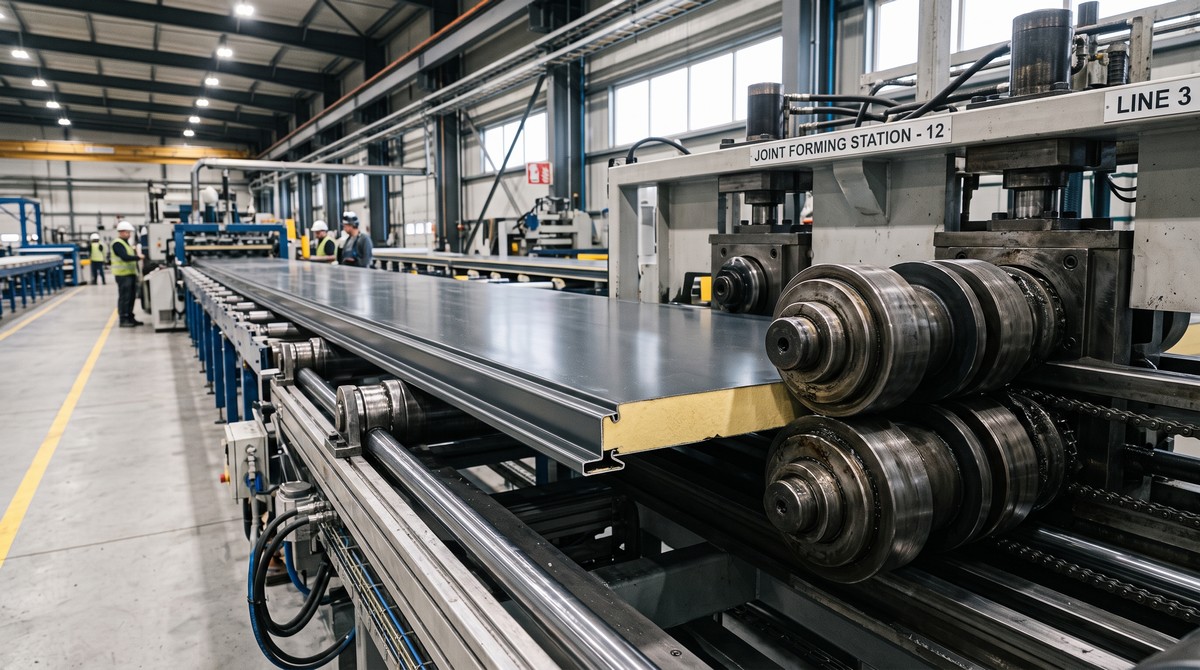

Cependant, une valeur R de noyau élevée devient inefficace si les joints des panneaux laissent fuir l’air et la vapeur. Dans les environnements extérieurs à forte humidité, l’air chaud ambiant recherche la zone froide à basse pression à l’intérieur de l’entrepôt. Lorsque l’humidité pénètre dans les interstices des joints, elle se condense en gouttelettes d’eau, gèle en coins de glace et délamine progressivement la face du panneau par rapport au noyau — un mécanisme de défaillance catastrophique connu sous le nom de soulèvement par le gel dû à la migration de vapeur. Pour éviter cela, les ingénieurs d’HIHSteel usinent avec précision des géométries de joints à double rainure et languette à lèvres multiples, équipées de joints butyle élastomères à cellules fermées injectés en usine et d’inserts de rupture thermique en PVC.

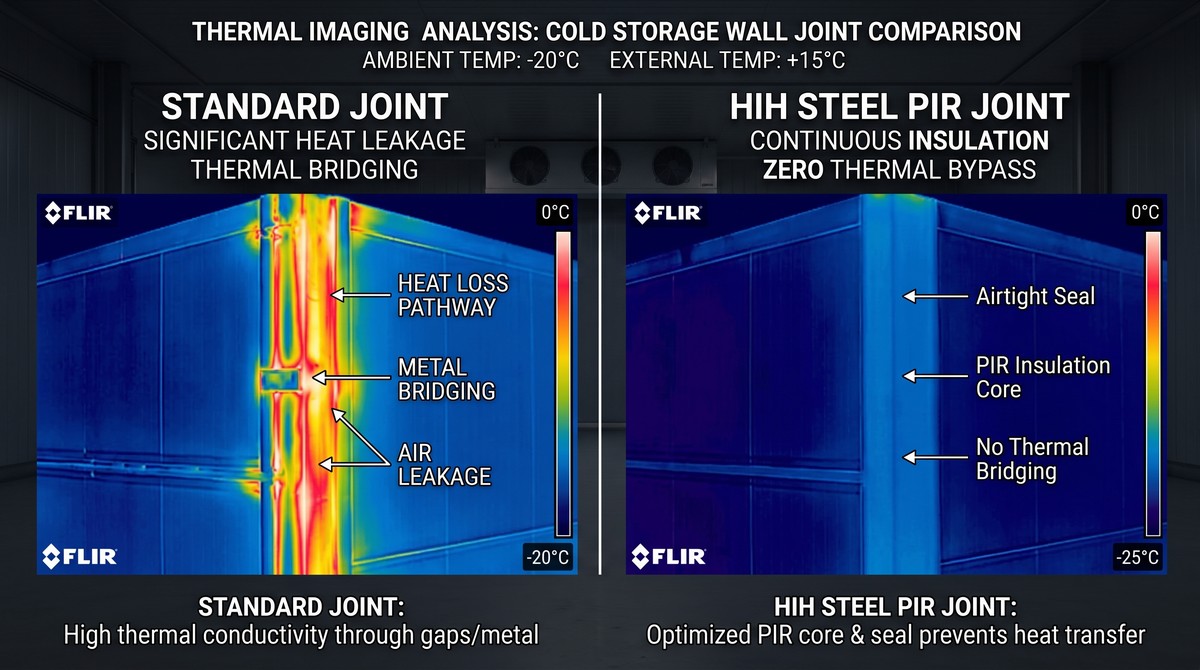

En éliminant le contact direct par le métal et les voies de migration de l’air à travers chaque jonction de panneau, les panneaux de chambre froide PIR HIHSteel créent un pare-vapeur continu avec un taux de transmission de la vapeur d’eau inférieur à 0,05 perm. Les tests sur le terrain dans les entrepôts frigorifiques automatisés à hauts rayons prouvent que l’élimination des ponts thermiques des joints réduit les charges de refroidissement du compresseur de 30 % à 40 % par an, tout en prévenant la condensation de surface et la prolifération de moisissures, en totale conformité avec les directives sanitaires alimentaires de l’USDA et de l’HACCP.

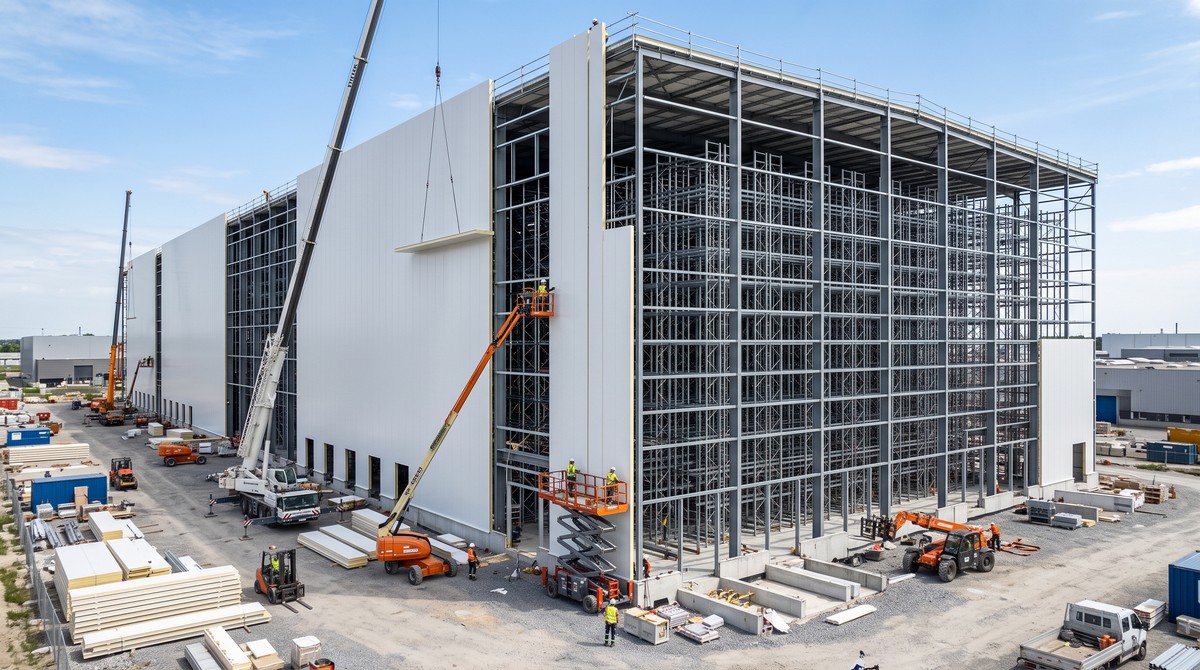

Qu’il s’agisse de spécifier des congélateurs modulaires walk-in avec serrures à excentrique intégrées ou des murs de distribution réfrigérés continus habillés-rayonnés de 18 mètres de haut, HIH Steel propose des épaisseurs de parement personnalisées (0,5 mm à 0,8 mm) en plastisol antibactérien de qualité alimentaire ou en finitions en acier inoxydable 304/316L. Calculez les exigences de votre enveloppe thermique de chambre froide et demandez des devis directs d’usine sur hihsteel.com.
Comparaison de l’enveloppe thermique : PIR vs. Isolation de stockage frigorifique conventionnelle
| Paramètre d’isolation / de joint | Panneau continu PIR HIH Steel | Panneau PSE conventionnel | Impact opérationnel et financier |
| Conductivité thermique (λ) | ≤ 0,022 W/m·K | 0,038 – 0,042 W/m·K | Le PIR nécessite 45 % d’épaisseur en moins pour obtenir une isolation thermique identique |
| Architecture de conception des joints | Double rainure et languette à lèvres multiples + rupture PVC | Languette plate simple ou joint bout à bout | Élimine complètement les fuites d’air convectives et le givrage par condensation |
| Teneur en mousse à cellules fermées | > 95 % de structure à cellules fermées | Vides ouverts entre les billes | Empêche l’absorption d’humidité et la dégradation par migration de vapeur sur des décennies |
| Consommation d’énergie du compresseur | Référence (Demande kWh du refroidisseur la plus basse) | +35 % à +45 % de charge électrique plus élevée | Économise des dizaines de milliers de dollars par an en électricité pour le stockage frigorifique commercial |
| Conformité sanitaire | Approuvé contact alimentaire USDA, HACCP & FDA | Vulnérable aux moisissures des joints intérieurs | Garantit des environnements hygiéniques impeccables pour la viande, les produits laitiers et les produits pharmaceutiques |
| Plage de densité du noyau | Mousse haute pression 40 – 45 kg/m³ | Billes expansées 18 – 25 kg/m³ | Résistance à la compression supérieure (≥ 220 kPa) sous cyclage thermique à basse température |
| Comportement au feu | B1 / Classe 1 / ASTM E84 Classe A | B2 / B3 (Fond rapidement sous la flamme) | Le PIR se carbonise et s’éteint de lui-même, réduisant considérablement le risque d’incendie dans l’installation |
