مقدمة: ميكانيكا انقلاب المدادات
تتميز مدادات Z بكونها غير متماثلة هيكلياً، حيث لا يقع محورها الرئيسي في وضع عمودي. عند تطبيق أحمال الجاذبية، فإنها تميل للالتواء، وعند التعرض لرفع الرياح الشديد، فإنها تنقلب بعنف. إذا انقلبت المدادات، تتمزق ألواح السقف فوراً. بصفتي مورداً متخصصاً في إطارات B2B الثانوية، رأيت أسطحاً مدمرة بسبب رفع الرياح لأن المشترين تجاهلوا تدعيمات منع الانقلاب. أنا فينغ (بيتر) من Propanel. نقوم بهندسة حلول استقرار الأسطح مباشرة مع كبار مصانع الهياكل الفولاذية (OEM). إليك القواعد الأساسية لإيقاف انقلاب المدادات.
1. قواعد صفوف التدعيم وتباعد الفتحات
لا تخمن عدد صفوف التدعيم التي تحتاجها. عرض الفتحة (المسافة بين الإطارات الرئيسية) هو ما يحدد الهندسة.
فتحة ≤ 4.0 متر: 0 صفوف. توفر ألواح السقف صلابة كافية للحجاب الحاجز الجانبي.
4.0 متر < فتحة ≤ 6.0 متر: 1 إلى 2 صف من التدعيم.
6.0 متر < فتحة ≤ 12.0 متر: 2 إلى 4 صفوف. تتطلب الامتدادات الكبيرة قيوداً جانبية ضخمة.

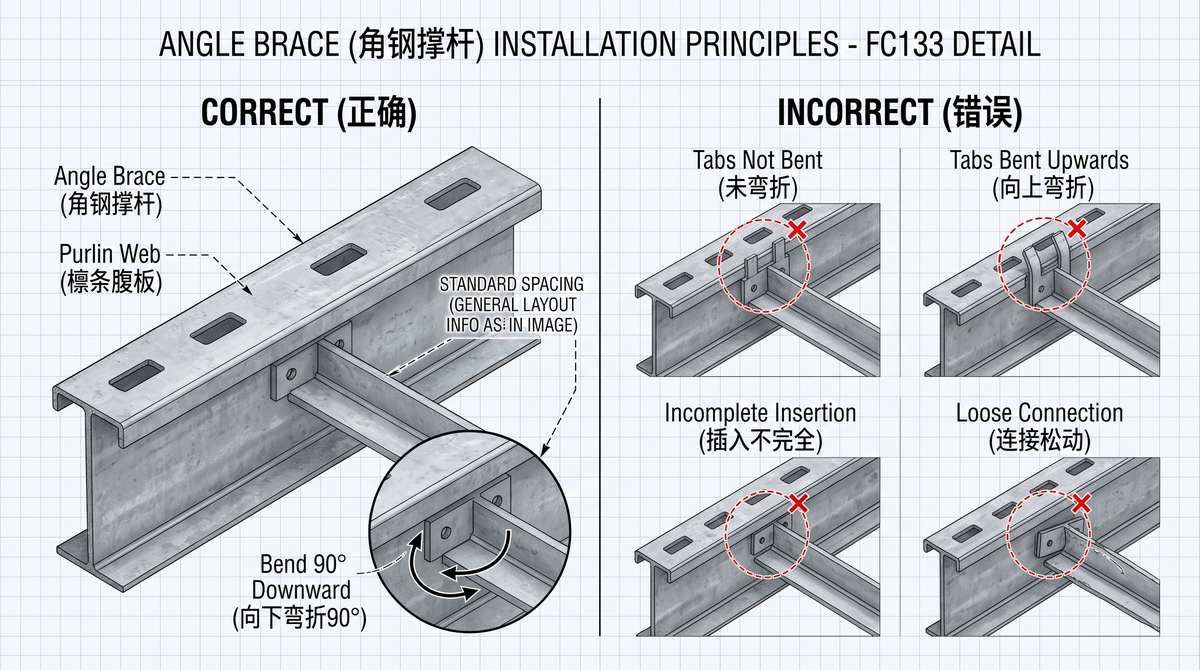

2. النظام 1: دعامات الزوايا ذات اللسان المنحني (FC133)
الحل السريع والاقتصادي للأسطح الصناعية القياسية. تعمل الزوايا الفولاذية المستمرة كجسور عبر المدادات. تدخل ألسنة الزاوية مباشرة في فتحات شبكة المدادات المثقوبة مسبقاً بتقنية CNC. يقوم العمال بطرق الألسنة بمطرقة لثنيها 90 درجة لأسفل. وبذلك يتم قفل المدادات معاً. لا توجد قطع فضفاضة، ولا صواميل مسننة قد ترتخي بسبب الاهتزاز. نحن نوفر هذه القطع المقطوعة بدقة مباشرة من المصنع.
3. النظام 2: القضبان المتكاملة ونظام الدعامات (شديد التحمل)

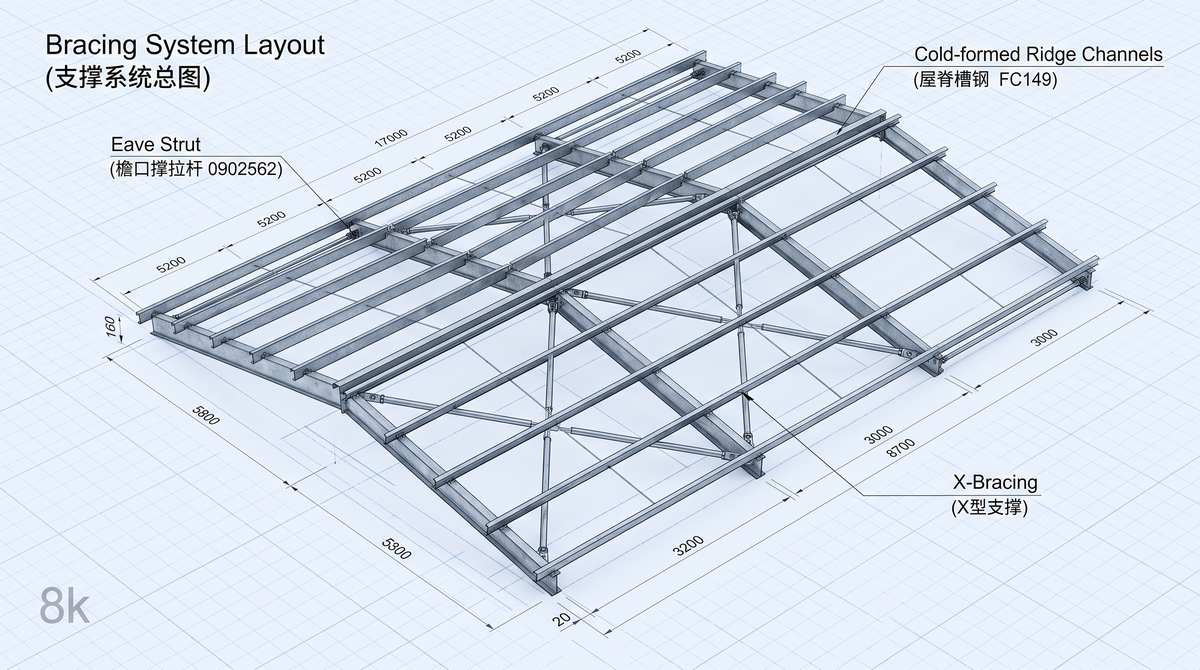

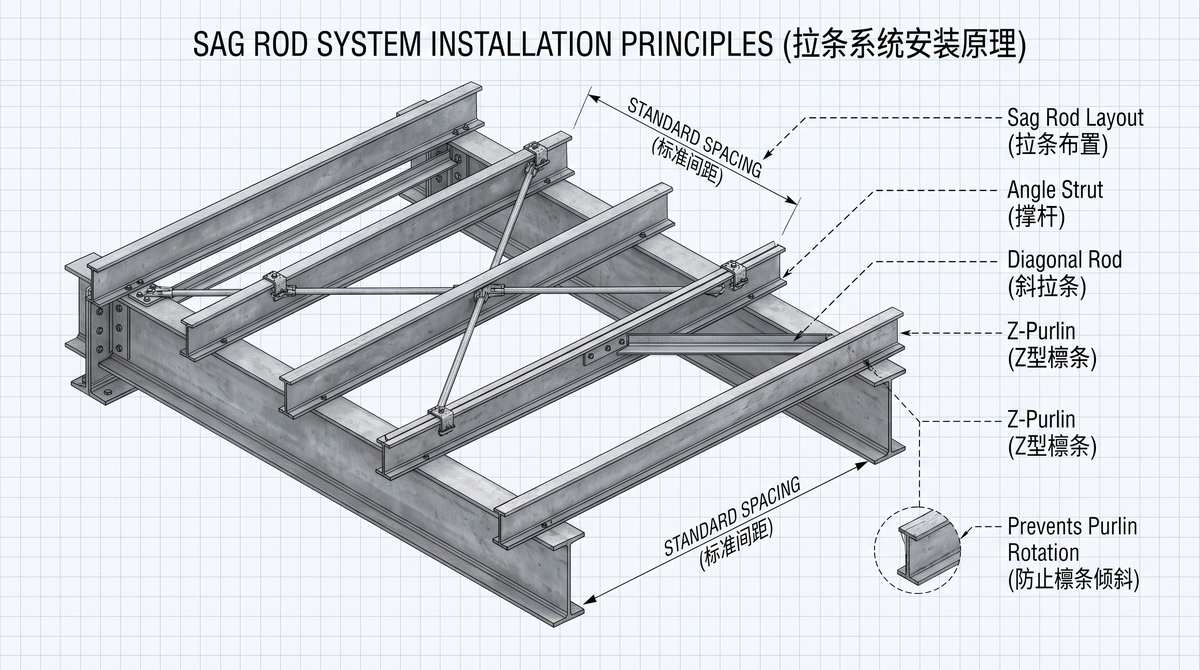

تتطلب مقاومة رفع الرياح الشديدة للمدادات معدات ثقيلة. بالنسبة لميول الأسطح ≤ 19.3 درجة، يمكنك التخلي عن ألسنة الزاوية والترقية إلى نظام القضبان المتكامل. تبدأ بدعامة حافة منخفضة (جزء 0902562)، ثم تقوم بتشغيل قضبان ترهل مسننة (0902661 / 0902662) مباشرة على طول ميل السقف. عند القمة، يتم قفل النظام معاً باستخدام فواصل مدادات قمة من نوع C شديدة التحمل (810374~810378). المدادات لن تلتوي وسيعمل السقف كحجاب حاجز صلب.

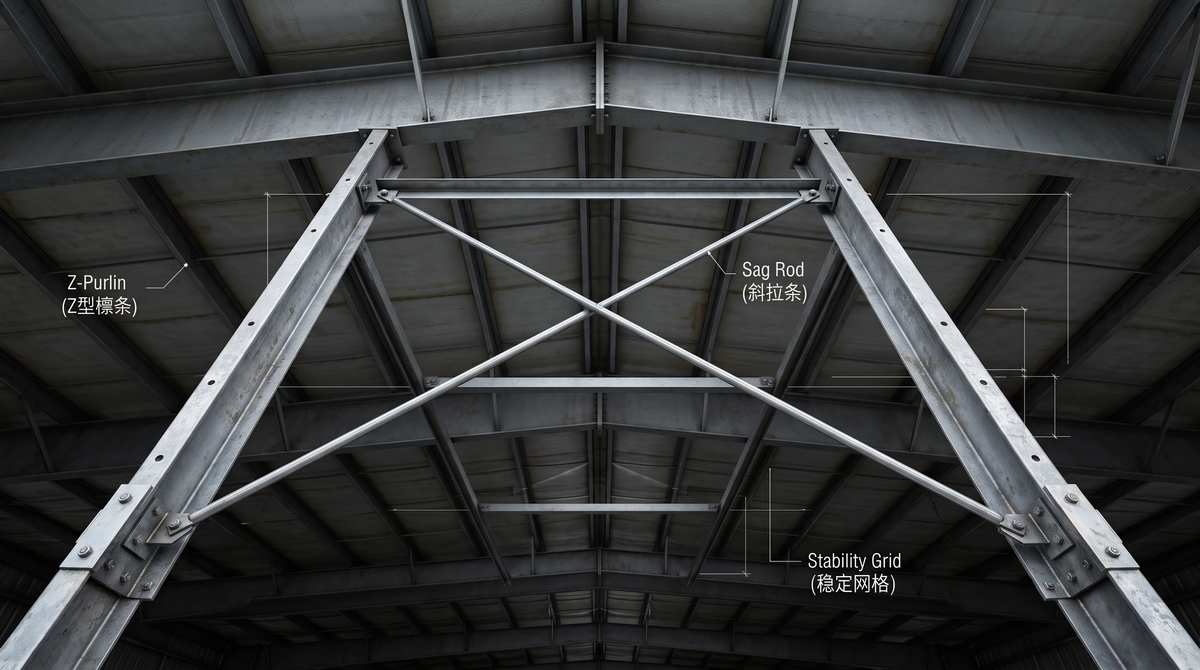

4. قاعدة التدعيم المتقاطع (X-Brace) القطري
تتراكم قوى الجاذبية والرياح أثناء انتقالها إلى أعلى السقف. لا يمكنك السماح لقضبان الترهل بتحمل كل هذا الإجهاد المتراكم؛ يجب نقل القوة. يجب تركيب قضبان ربط قطرية (0902682~0902687) لتشكيل دعامة X داخل مستوى المدادة (فتحة X لقناة C رقم 0902659). القاعدة الهندسية: يجب أن تكون زاوية تركيب هذه القضبان القطرية بين 30 و 60 درجة بدقة. خارج هذا النطاق، تفشل الهندسة في نقل الحمل. اطلب حزمة المعدات هذه بالكامل بالجملة، ولا تقم أبداً بتصنيع قضبان الشد في الموقع.
