Руководство по монтажу и деталировке стеновых прогонов: Угловые соединения колонн и дверные перемычки

Введение: Вертикальный щит

Стеновые панели защищают от непогоды, а стеновые прогоны удерживают сами панели. Если купить дешевый опорный каркас для промышленной облицовки стен, ваш завод начнет протекать. Большие ворота будут хлопать на ветру. Как B2B-поставщик, я часто вижу, как покупатели игнорируют детали стен, уделяя внимание только крыше. Это большая ошибка. Меня зовут Фен (Питер) из компании Propanel. Мы объединяем ведущие заводы вторичных металлоконструкций OEM, поставляя точные и прочные компоненты. Вот правила деталировки стен, прогонов и мега-ворот.

1. Конфигурация цокольной части и угловая деталировка

Вода разрушает здания на уровне пола. Детализируйте цоколь правильно.

• Правило перекрытия цоколя: Не обрезайте стеновые панели вровень с бетоном. Опустите стеновую панель ровно на 50 мм ниже уровня внутреннего пола. Это служит естественным капельником и обеспечивает максимальную экономичную гидроизоляцию.

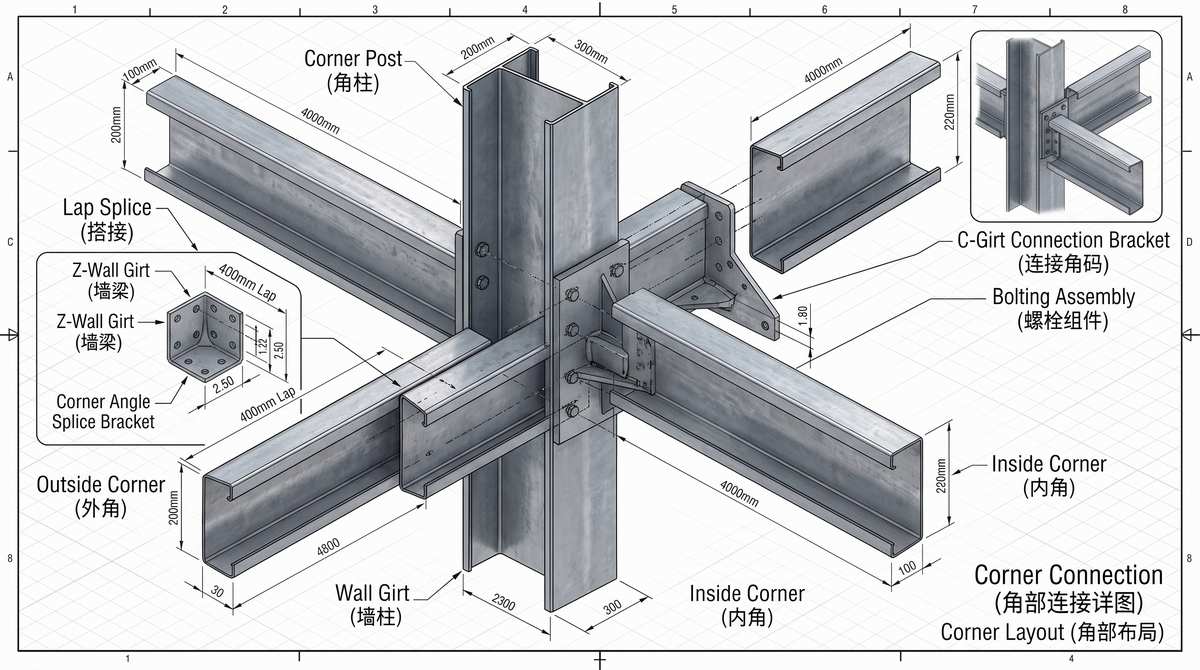

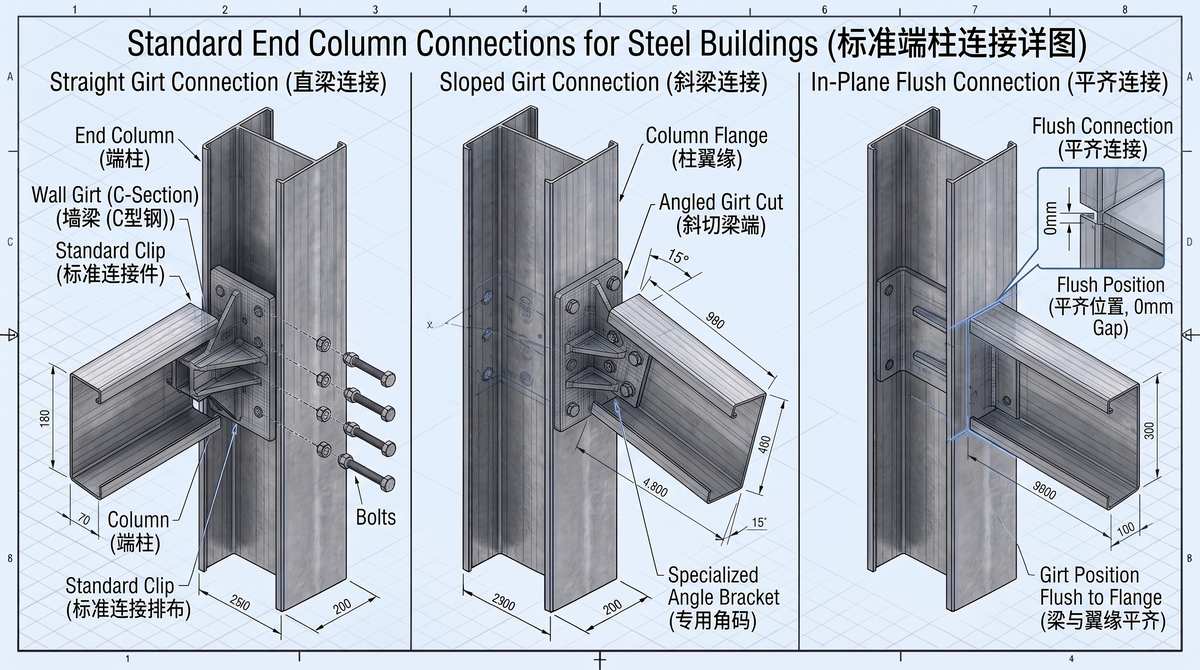

• Клинья угловых стоек: Углы испытывают колоссальное ветровое давление. Не сваривайте обрезки металла для соединения угловых прогонов. Используйте спроектированные фасонные угловые клинья. Стандартная деталь — № 810433. Для тяжелых условий эксплуатации требуется деталь № 902034.

• Размерные допуски: Геометрия клина имеет строгое значение. Расстояние между отверстиями под болты составляет 37,5 мм. Необходимо оставлять технологический зазор 2.5 мм между прогонами. Тепловое расширение двигает сталь, и без этого зазора стена деформируется.

2. Системы против провисания: Борьба с гравитацией

Стеновые прогоны тяжелые. Они крепятся горизонтально, и сила тяжести тянет их вниз. До установки стеновых панелей прогоны будут провисать.

• Решение с распорками: Необходимо установить резьбовые тяжи против провисания (стандарт Ø12 мм) вертикально между прогонами. Они перекладывают вес стенового каркаса на карнизную балку.

• Правила шага: Не превышайте пролет незакрепленного прогона в 1500 мм. Устанавливайте один ряд тяжей для пролетов длиной менее 6 метров. Пролет достигает 8 метров? Требуется два ряда тяжей. Подрядчики часто пропускают их ради экономии копеек. Результат? Волнистые стены и панели, которые невозможно выровнять. Мы поставляем готовые сборные тяжи прямо с завода.

3. Преимущества G-образного профиля для мега-ворот

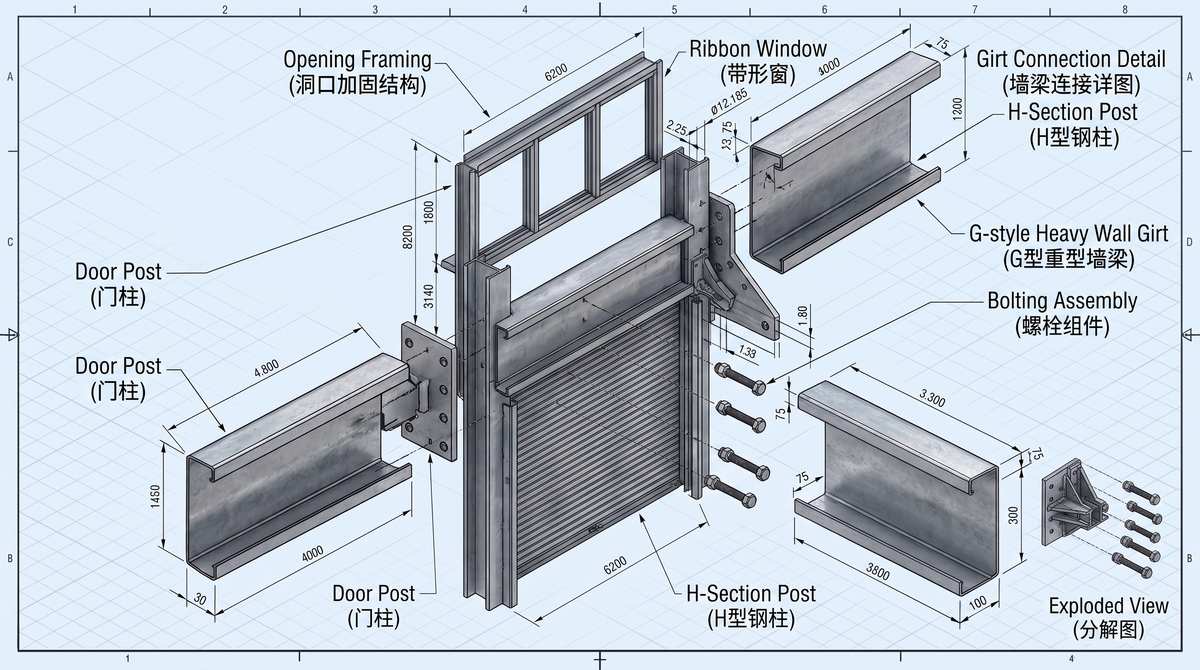

Промышленные рулонные ворота сильно вибрируют. Стандартные C-образные профили скручиваются и разрушаются под действием динамических нагрузок. Вам необходимо усилить дверные перемычки и косяки. Обратите внимание на профиль G250X200X3.0 с массивной шириной полки 200 мм. G-образный профиль имеет специальную отбортовку, которая значительно увеличивает сопротивление кручению. Он удерживает массивные рулонные ворота без прогиба. Заказывайте эти компоненты оптом. Никогда не изготавливайте подкаркас ворот прямо на строительной площадке.

4. Таблица подкаркаса дверей и окон

Не угадывайте профили наугад. Следуйте представленной ниже инженерной таблице.
