Введение: Остановка скручивания
Стропила ломаются. Сжатая полка под тяжелой нагрузкой стремится скрутиться вбок. Мы называем это боковой крутильной неустойчивостью (LTB). Если стропило скручивается, вся крыша падает. Как это остановить? Распорка полки. Также называется угловой распоркой. Как поставщик вторичного обрамления B2B, я вижу, как подрядчики игнорируют этот небольшой уголок. Большая ошибка. Мы поставляем прецизионные компоненты стального каркаса оптом с ведущего завода OEM. Вот абсолютная инженерная деталировка для распорки полки.

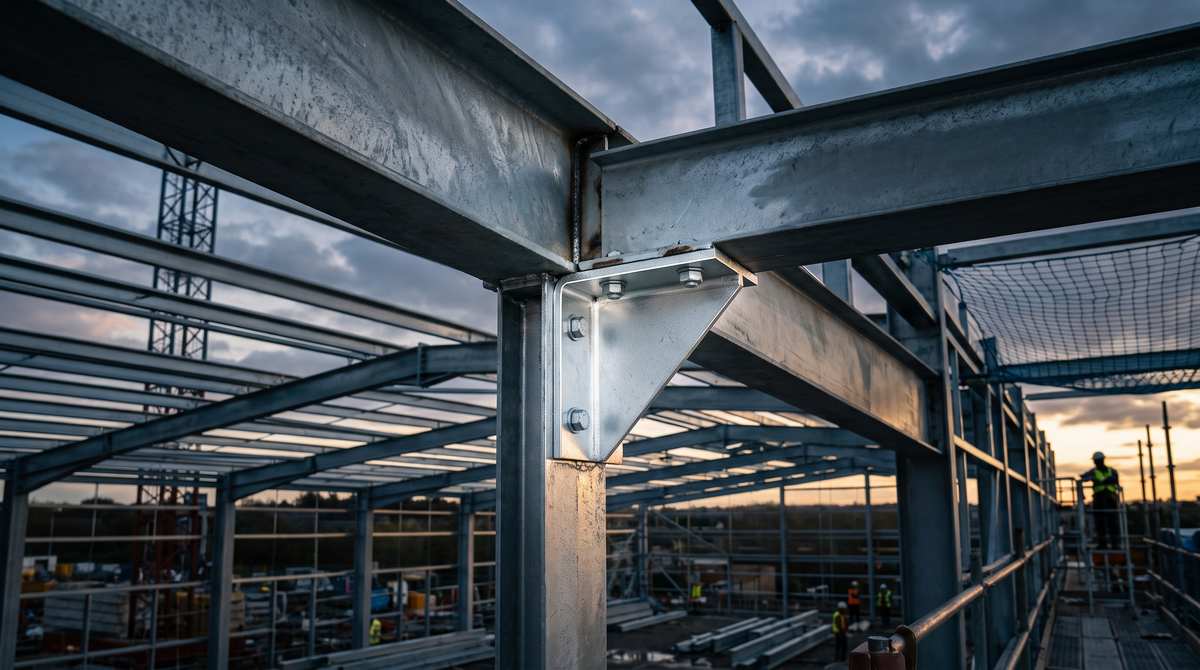

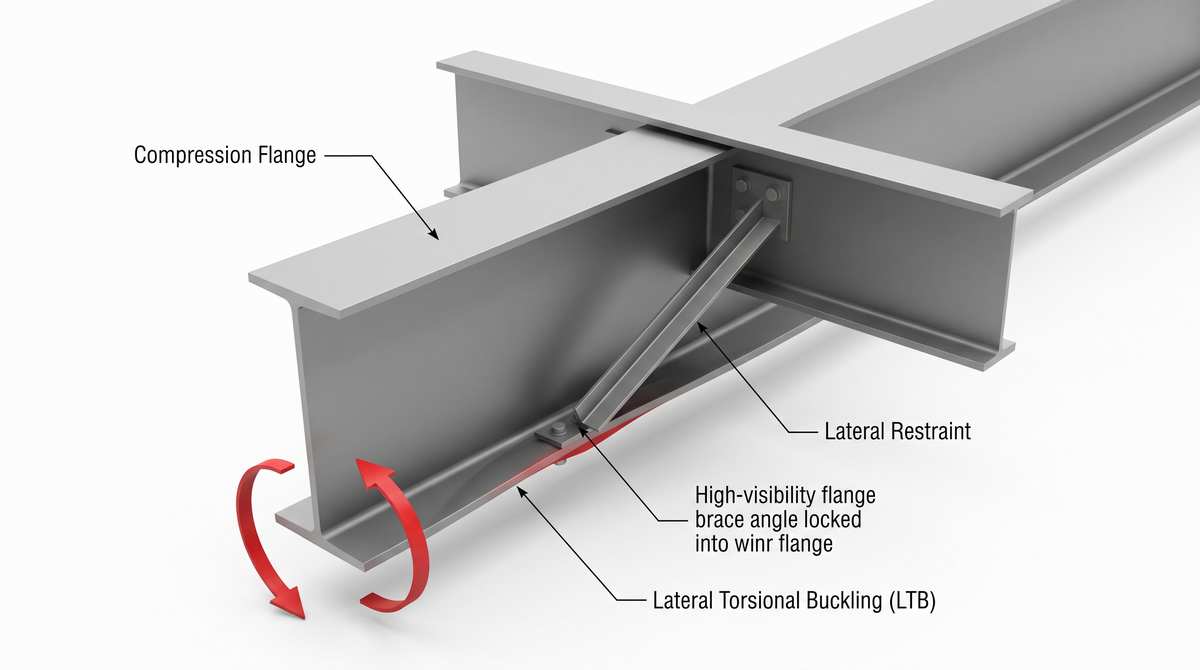

1. Ограничение боковой крутильной неустойчивости стропила
Балки первичного каркаса несут огромный вес. Во время экстремального ветрового подъема нижняя полка находится под воздействием сжатия. Внутренняя полка хочет резко выбиться вбок. Распорка полки соединяет эту сжатую полку напрямую со стенкой кровельного прогона. Она фиксирует каркас. Скручивание становится невозможным.

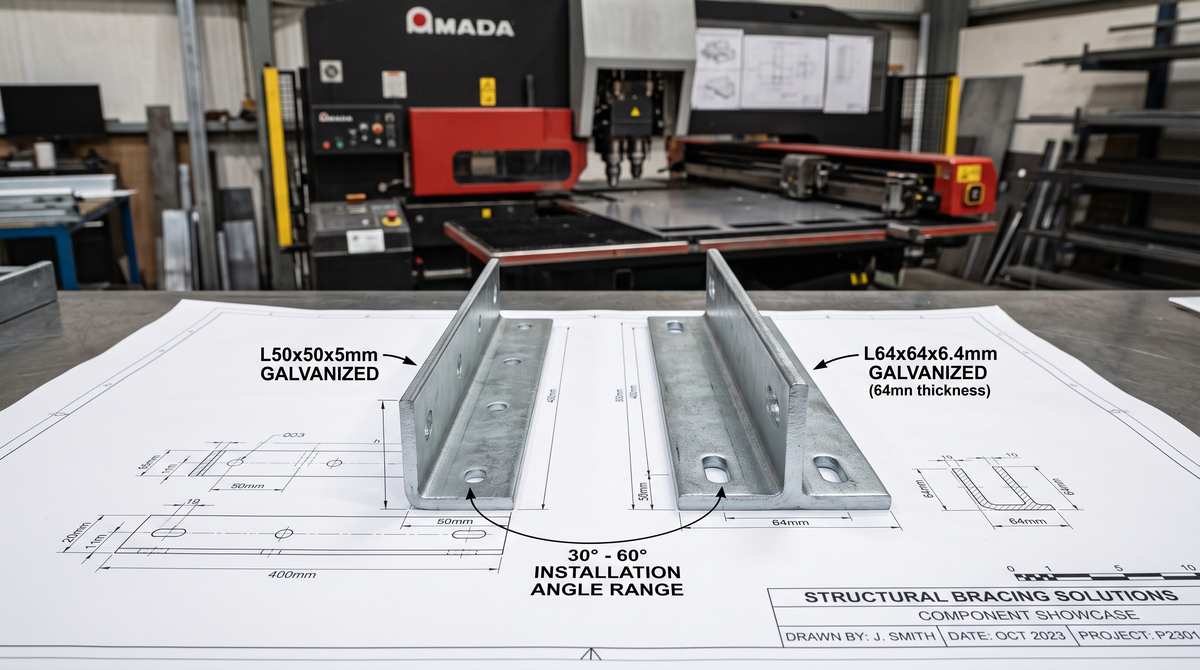

2. Выбор уголка распорки полки 50×50 и 64×64
Не режьте случайный металлолом на строительной площадке. Расчет распорки полки стального каркаса определяет точный профиль. Проверьте длину изготовления (B).
-
300мм ≤ B ≤ 1540мм: Используйте уголок L50x50x2.5 (деталь № 0810275).
-
1540мм < B ≤ 2390мм: Немедленно переходите на уголок L64x64x2.5 (деталь № 0810276). Угол установки (θ) должен находиться строго в диапазоне от 30° до 60°. 45° — идеально. Вне этого угла передача усилия полностью нарушается.
3. Формула проектирования угловой распорки PEB
Изготовитель должен разрезать уголок идеально. Следуйте этой математике.
-
X = (A - tf) + 40мм(Если вы используете прогоны 165, измените на +45мм) -
Z = Y - 61.5мм(Выберите Y из таблицы стандартных модулей, убедитесь, что Y > X) -
C = sqrt(X² + Z²) -
Длина изготовления B = C + 155мм Уголок распорки полки и расстояние между болтами должны соответствовать отверстию с ЧПУ на стенке прогона. Никакого сверления по месту!
4. Ловушка немодульной асимметрии
Архитекторы создают немодульный каркас. Шаг с левой и правой стороны отличается. Рабочие режут одинаковую длину для двойной распорки полки. Неправильно! Левая и правая стороны ДОЛЖНЫ рассчитываться независимо. Вы установили распорку не той длины? Вы согнете прогон еще до завершения крыши. Покупайте точные спроектированные детали оптом. Экономьте труд. Спасите здание.
