Водные протечки на промышленных стальных кровлях с малым уклоном печально известны тем, что их крайне сложно обнаружить. Управляющие объектами часто обвиняют разрушившиеся уплотнительные шайбы крепежа или узлы примыкания, но после дорогостоящего локального ремонта протечки продолжают оставаться. Более чем в 80% случаев необъяснимых протечек металлической кровли во время штормов с косым дождем истинным физическим механизмом является не проникновение через отверстия, а капиллярное сифонирование, возникающее в продольных нахлестах листов.

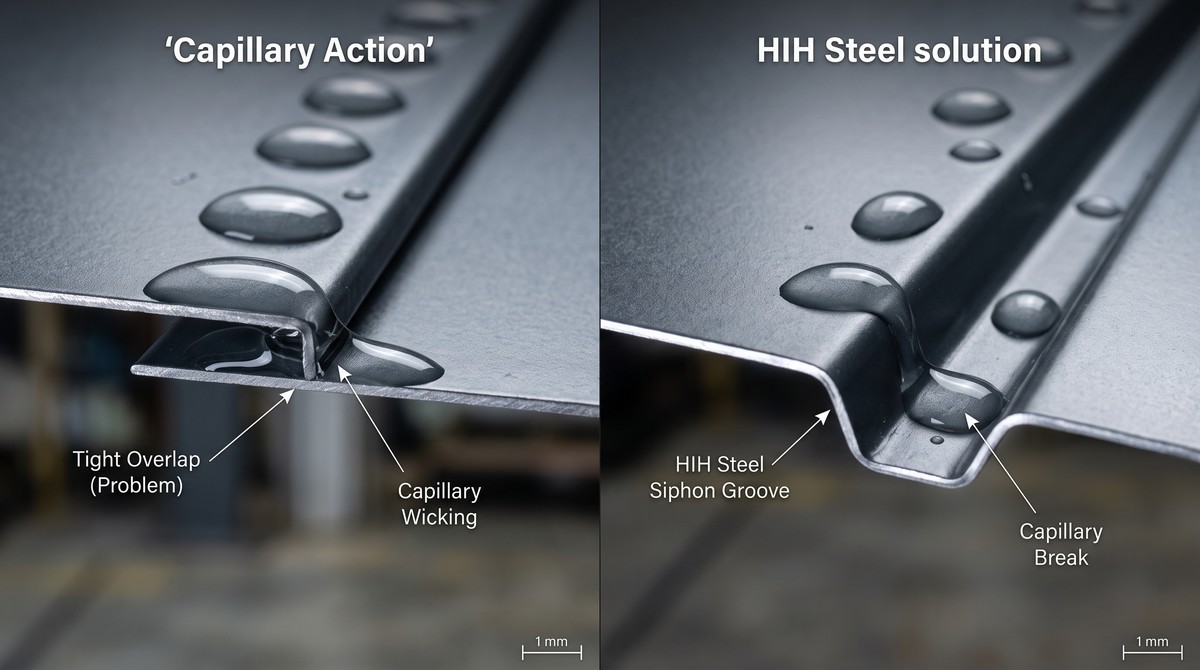

Как объясняют структурные динамики жидкостей кровельных систем компании here, капиллярное действие регулируется уравнением Юнга-Лапласа и поверхностным натяжением жидкости. Когда два листа с предварительно окрашенной сталью плотно перекрывают друг друга с узким зазором менее 0,5 мм, дождевая вода, попавшая в стык, образует вогнутый жидкостный мениск. Побуждаемая силами межмолекулярного сцепления между водой и металлом, вода поднимается вертикально вверх против силы тяжести — перебираясь через гребень и стекая во внутренний изоляционный сердечник. Во время мощных тайфунов внешнее ветровое давление усиливает этот сифонный эффект, заталкивая сотни литров воды прямо в подпотолочное пространство.
Окончательным инженерным решением является интегрированная противосифонная канавка воздушного разрыва. Квельные сэндвич-панели производства HIHSteel оснащены непрерывным сифонным каналом холодного профилирования, идущим вдоль внутреннего перекрывающего гребня. Путем внедрения расширенной воздушной камеры (обычно шириной 8 мм и глубиной 4 мм) в зоне нахлеста капиллярный мениск резко прерывается, так как размеры зазора превышают пороговое значение формирования мениска. При отсутствии контактных поверхностей для поддержания поверхностного натяжения капли воды безобидно падают в дренажный желоб и стекают вниз по скату крыши.

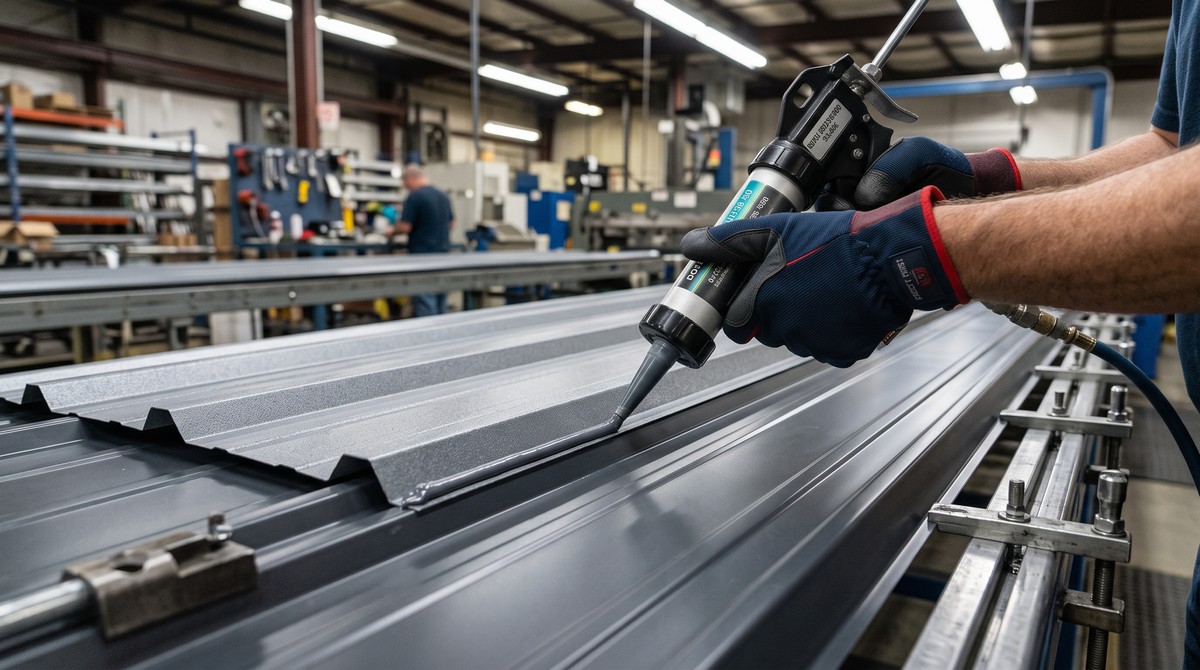

Чтобы обеспечить многоуровневую водонепроницаемость, компания HIH Steel объединяет противосифонную канавку с высокими трапециевидными гофрированными гребнями высотой от 35 до 40 мм и наносимыми в заводских условиях синтетическими бутиловыми уплотнительными лентами. Высокие ребра поднимают стыки нахлеста листов значительно выше максимальной глубины дренажа потока воды по листу — даже во время редких штормов раз в 100 лет со скоростью выпадения осадков 150 мм/ч. Следовательно, кровельные панели HIH Steel надежно выдерживают
уклоны до 3% (уклон 1:33) без риска образования застоя воды или бокового капиллярного подсоса.
HIH Steel производит композитные кровельные панели с сердечниками из минеральной ваты, PIR (пенополиизоцианурата) и стекловолокна, дополненные тяжелыми седельными шайбами с EPDM-покрытием и опциями скрытого крепления, которые предотвращают усталость кровельного покрытия от термического расширения. Устраните дорогостоящий ущерб от воды для внутренних запасов, ознакомившись с нашими руководствами по проектированию водонепроницаемых кровель на сайте hihsteel.com.
Архитектура водонепроницаемости кровли: традиционные нахлесты против противосифонной инженерии HIH Steel
| Конструктивный элемент | Высокоребристая противосифонная панель HIH Steel | Традиционный нахлест металлической кровли | Преимущество в гидроизоляционных характеристиках |
| Противосифонная воздушная полость | Спроектированный непрерывный воздушный разрыв 8 мм х 4 мм | Плоский плотный нахлест металла по металлу | Мгновенно разрушает поверхностное натяжение капилляров, предотвращая подъем воды |
| Высота трапециевидного гребня | Высокопрочные ребристые профили высотой 35–40 мм | Низкие гофры высотой 15–20 мм | Сохраняет стык нахлеста приподнятым над ватерлинией потока при сильных штормовых ливнях |
| Допустимый минимальный уклон кровли | До 3% (уклон 1:33) | Требует крутого уклона > 7% – 10% | Уменьшает высоту здания, вес стального каркаса и объем системы ОВиК |
| Наносимый на заводе бутиловый герметик | Автоматизированная термоплавкая эластомерная бутиловая лента | Накладываемый вручную на месте неаккуратный герметик | Обеспечивает 25-летнее не твердеющее гибкое атмосферостойкое уплотнение |
| Устойчивость к косому дождю при ветре | Протестировано по стандартам ASTM E1646 и ASTM E331 | Подвержено проникновению влаги при сильном ветровом давлении | Выдерживает штормовое давление ветра до 2,5 кПа без протечек |
| Защита крепежа | Тяжелые седельные колпачки в цвет с EPDM | Открытые голые головки саморезов | Защищает отверстия под винты от УФ-деградации и ржавчины при тепловом расширении |
